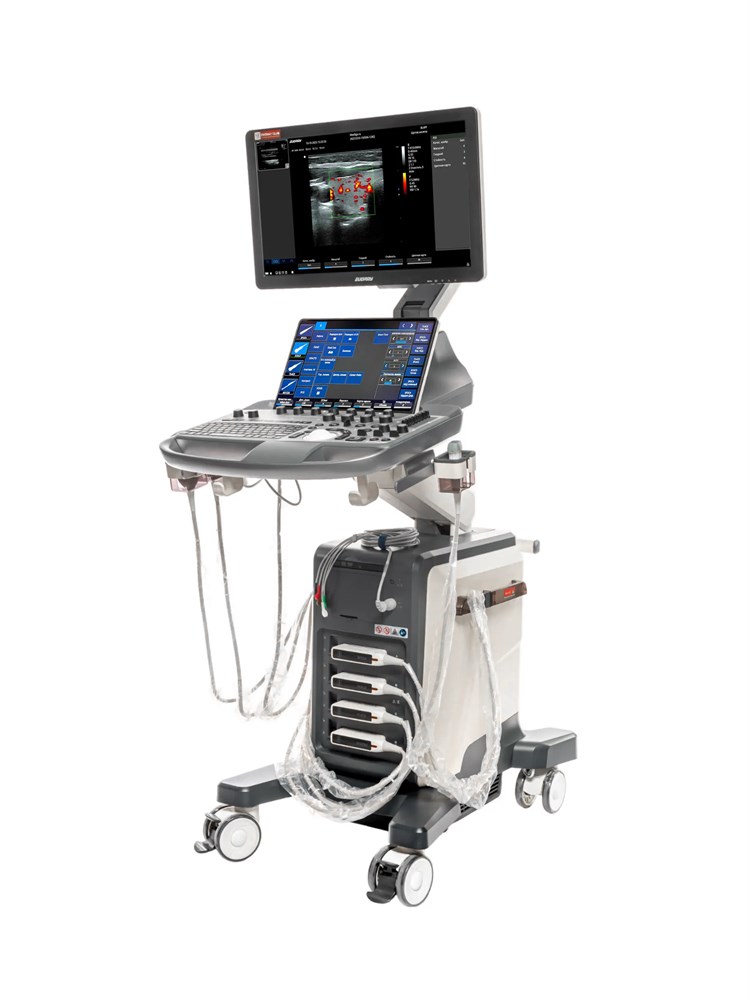

Ультразвуковая система EVORAY USS 60
EVORAY USS 60 — стационарный УЗИ-аппарат высокого класса для многопрофильных клиник и специализированных диагностических кабинетов. Модель поддерживает общие, сосудистые, кардиологические и акушерско-гинекологические исследования.
Возможности системы включают визуализацию мелких сосудов, радиочастотное измерение комплекса интима–медиа, автоматический подсчёт фолликулов и расчёт фракции выброса.
Возможности для углублённой диагностики
Мелкие сосуды и медленный кровоток
HR-Flow и zMicroFlow для визуализации низкоскоростного кровотока.
Автоматизированный анализ
RIMT, AutoBladder, AutoFLC и AutoEF для разных направлений исследований.
Объёмная визуализация
3D/4D и компрессионная эластография.
Обмен материалами
DICOM 3.0 и передача исследований по QR-коду.
Платформа uSeed и постобработка
Обработка ультразвуковых данных на платформе uSeed выполняется с использованием CPU и GPU. Изображения сохраняются как метаданные для последующей обработки.
RawData позволяет изменять параметры визуализации на замороженном кадре. Для просмотра кинопетель доступны восемь скоростей воспроизведения. Увеличение зоны измерения во вспомогательном окне помогает разместить указатель Caliper.
Обработка изображения под задачу исследования
One Key Imaging
Автоматическая оптимизация изображения одной клавишей.
TSI
Адаптация обработки к типу ткани и различным зонам изображения.
THI
Тканевая гармоническая визуализация.
FCI
Частотный компаундинг: объединение изображений с разных частот.
SCI
Пространственный компаундинг для подавления артефактов.
SRI
Уменьшение зернистости B-изображения.
Zclear
Обработка границ и контуров тканей с подавлением шума.
EFOV
Расширение сектора обзора и трапециевидное сканирование.
Оценка кровотока и автоматические измерения
HR-Flow и zMicroFlow дополняют допплеровские режимы при исследовании мелких сосудов и медленного кровотока. Для количественного анализа предусмотрены специализированные функции:
| Функция | Назначение |
|---|---|
| RIMT | Радиочастотный метод измерения толщины комплекса интима–медиа |
| AutoBladder | Автоматическое измерение мочевого пузыря |
| AutoFLC | Автоматический подсчёт фолликулов |
| AutoEF | Расчёт фракции выброса по методу Симпсона |
Диагностические режимы
| Группа режимов | Возможности |
|---|---|
| B-визуализация | B-режим, 2B / 4B, B Steer, панорамное и трапециевидное сканирование |
| Оценка движения | M-режим, анатомический и цветной M-режим |
| Допплерография | PW, CW, HPRF, цветовой, энергетический и направленный энергетический допплер; дуплекс и триплекс |
| Тканевой допплер | TDI |
| Оценка эластичности | Компрессионная эластография |
| Объёмные исследования | FreeHand 3D, 4D, режимы акустической прозрачности 3D |
Клинические изображения USS 60
Датчики для разных направлений исследований
Четыре активных разъёма позволяют подключить несколько датчиков. В описании USS 60 поставщик приводит следующие модели и частотные диапазоны:
| Датчик | Частоты | Основное применение |
|---|---|---|
| 3C6CD — конвексный | 2,0–7,2 МГц | Брюшная полость, урология, акушерство и гинекология |
| 7L4CD — линейный | 4,0–12,5 МГц | Поверхностные органы, сосуды, мышцы, сухожилия и нервы |
| 6C1CD — микроконвексный | 4,5–7,0 МГц | Педиатрические абдоминальные, кардиологические и транскраниальные исследования |
| 6E1CDS — трансвагинальный | 2,5–8,5 МГц | Гинекология, акушерство и исследование тазового дна |
| 3P2CA — секторный фазированный | 2,0–6,4 МГц | Кардиология взрослых и детей, транскраниальные и абдоминальные исследования |
| 4V4CDS — объёмный | 1,6–8,0 МГц | Акушерская 3D/4D-диагностика и объёмная абдоминальная визуализация |
Состав поставки, модели датчиков и доступные программные функции согласовываются при выборе комплектации.
Эргономика рабочего места
Наклон обоих дисплеев регулируется. Панель управления оснащена физическими клавишами и пневмоприводом регулировки высоты. Для организации рабочей зоны предусмотрены держатели кабелей и встроенный подогреватель геля.
| Параметр | Оснащение |
|---|---|
| Тип системы | Стационарная |
| Основной LCD-монитор | 21,5″ |
| Сенсорный командный дисплей | 13,3″ |
| Активные разъёмы для датчиков | 4 |
| Регулировка высоты панели | Пневматическая |
| Подогреватель геля | Встроенный |
| Накопитель | 1000 ГБ |
DICOM 3.0 и передача исследований
DICOM 3.0 обеспечивает обмен данными с информационной инфраструктурой клиники.
| Сервис | Назначение |
|---|---|
| Storage | Передача изображений и данных пациента на сервер |
| Печать на DICOM-принтере | |
| Worklist | Получение данных пациента из рабочего списка |
| MPPS | Передача статуса исследования |
| Query / Retrieve | Поиск и получение данных других исследований |
| Structured Report | Передача структурированного отчёта |
USS 60 также формирует QR-код для обмена материалами исследования через смартфон или планшет: изображениями, кинопетлями и отчётом.
EVORAY USS 60 для многопрофильной клиники
Аппарат объединяет общую визуализацию, допплерографию, компрессионную эластографию, 3D/4D и автоматизированные измерения. Это позволяет подобрать конфигурацию для сосудистого, кардиологического, акушерско-гинекологического или общего диагностического кабинета.
Набор датчиков и программных возможностей подбирается под планируемые исследования.
- УЗИ-аппараты
-
ТипСтационарный
-
КлассВысокий
-
Области примененияОбщая визуализация Кардиология Гинекология и акушерство
-
Количество активных разъемов для датчиков4
-
Поддерживаемые датчикиЛинейные Конвексные Микроконвексные Секторные фазированные Внутриполостные
-
Поддержка особых датчиков3D/4D
-
Командный сенсорный дисплейДа
-
Командный дисплей, диагональ13,3
-
Жесткий диск, Гб1000
-
Подогреватель геляДа
-
Экран, "21.5
-
Цветной M-режим (Color M-mode)Да
-
Дуплексное сканирование (В + В, В + М, В + D)Да
-
Триплексное сканирование (В + D + CFM)Да
-
Трапециевидное сканирование/Виртуальный конвекс (Trapezoid/ExFOV/TP-View)Да
-
Панорамное сканирование (iScape View/Logiq View/Sie Scape)Да
-
Анатомический М-режимДа
-
Режим B-сканирования с отклонением угла (B steer)Да
-
Импульсно-волновой допплер (PW, Pulsed Wave Doppler)Да
-
Постоянно-волновой допплер (CW, Continuous Wave Doppler)Да
-
Цветовой допплер, ЦДК (CFM, CFA, Color Doppler)Да
-
Высокочастотный импульсный допплер (HFPW или HPRF)Да
-
Энергетический допплер (PD Power Doppler, Energy Doppler)Да
-
Направленный энергетический допплер (DPD, Directional Power Doppler)Да
-
Трехмерный режимДа
-
Тканевой допплер (TDI, TVI, TEI, TVD и TVM)Да
-
Недопплеровская визуализация кровотока (B-flow)Нет
-
Режим полной автоматизации (Smart Doppler)Нет
-
Автоматическая подстройка рамки допплера (Smart Track)Нет
-
Компрессионная эластография (NTE, Elasto)Да
-
Эластография сдвиговой волной/Эластометрия (STE/STQ)Нет
-
Трехмерная реконструкция методом свободной руки (Smart3D™, FreeHand 3D)Да
-
Объемное сканирование (4D, Real-time 3D)Да
-
Трехмерная реконструкция ЦДК (Color 3D)Нет
-
Режимы акустической прозрачности 3D (3D transparency modes, Smart Scenes 3D)Да
