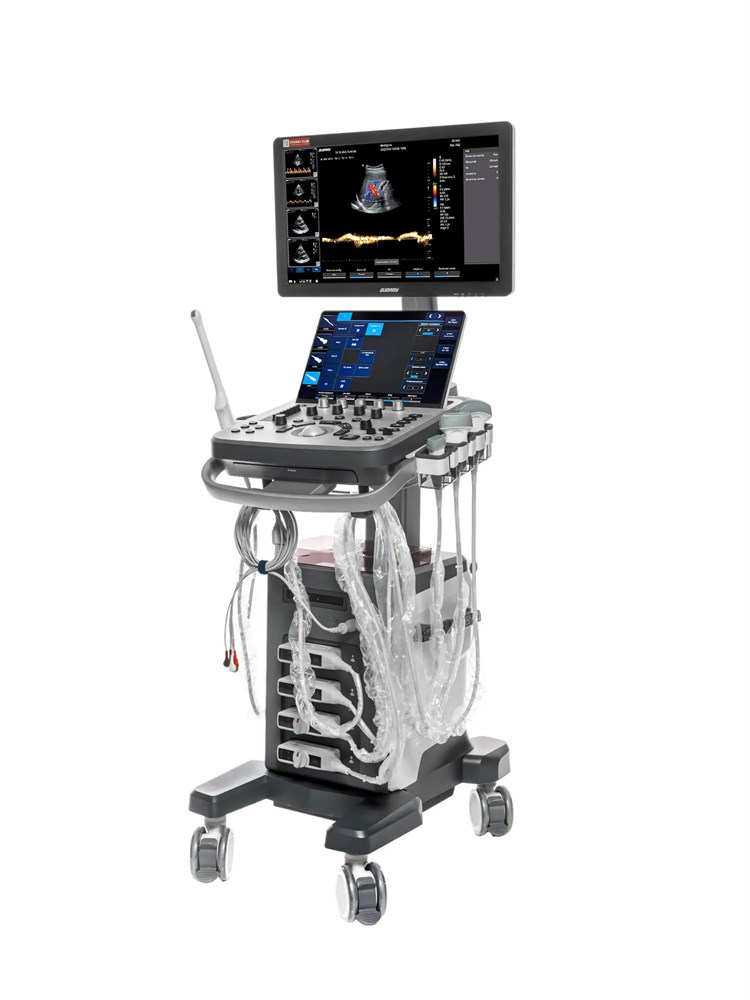

Ультразвуковая система EVORAY USS 40
EVORAY USS 40 — стационарный УЗИ-аппарат для многопрофильной диагностики: от обследования органов брюшной полости и поверхностных тканей до сосудистых, кардиологических и акушерско-гинекологических исследований.
Система объединяет обработку изображения uSeed, автоматические измерения, компрессионную эластографию и 3D/4D-визуализацию. Четыре активных разъёма позволяют подключить датчики для разных задач.
Главное для повседневной работы
Разные направления диагностики
Общие исследования, сосуды, сердце, акушерство и гинекология, педиатрия.
Автоматические измерения
IMT, Auto EF и расчёт сосудистых индексов.
Настраиваемое рабочее место
Два регулируемых дисплея и электрическая регулировка высоты панели управления.
uSeed: обработка изображения и работа с данными
Вычислительная платформа uSeed использует совместную обработку на CPU и GPU. Сохранение метаданных позволяет возвращаться к полученному изображению для последующей обработки.
RawData поддерживает изменение параметров визуализации после заморозки кадра. Для просмотра кинопетель предусмотрено восемь скоростей воспроизведения.
Инструменты настройки изображения
One Key Imaging
Автооптимизация изображения нажатием одной клавиши.
TSI
Обработка с учётом типа ткани и особенностей разных участков изображения.
THI
Тканевая гармоническая визуализация.
FCI
Объединение изображений, полученных на разных частотах.
SCI
Пространственный компаундинг для уменьшения артефактов.
SRI
Подавление зернистости в B-режиме.
Zclear
Обработка контуров тканей с уменьшением шума и повышением контрастности.
EFOV
Расширение поля обзора; трапециевидное сканирование на линейных датчиках.
Автоматизация измерений
USS 40 предлагает инструменты количественного анализа для сосудистых и кардиологических исследований. Увеличение зоны измерения во вспомогательном окне помогает точнее разместить указатель Caliper.
IMT
Автоматическое измерение толщины комплекса интима–медиа.
Auto EF
Автоматизированная оценка фракции выброса.
Анализ кровотока
Автотрассировка допплеровского спектра с расчётом параметров кровотока.
Режимы для разных клинических задач
| Направление | Возможности системы |
|---|---|
| Двумерная визуализация | B-режим, 2B / 4B, B Steer, панорамное и трапециевидное сканирование |
| Исследование движения | M-режим, анатомический и цветной M-режим |
| Оценка кровотока | PW, CW, HPRF, цветовой, энергетический и направленный энергетический допплер; дуплекс и триплекс |
| Тканевой допплер | TDI |
| Эластография | Компрессионная эластография |
| Объёмная визуализация | FreeHand 3D, 4D, режимы акустической прозрачности 3D |
Примеры визуализации
Совместимые датчики
Подбор датчиков определяет профиль исследований. На странице USS 40 представлены следующие модели:
| Датчик | Диапазон частот | Применение |
|---|---|---|
| 3C5PDS — конвексный | 1,0–7,5 МГц | Брюшная полость, урология, акушерство и гинекология |
| 7L4PDS — линейный | 4,2–15,0 МГц | Поверхностные органы, сосуды, мышцы, сухожилия и периферические нервы |
| 6C1PDS — микроконвексный | 3,5–12,0 МГц | Педиатрические абдоминальные, кардиологические и транскраниальные исследования |
| 6E1PDS — трансвагинальный | 2,5–13,0 МГц | Акушерство, гинекология и исследование тазового дна |
| 3P2PA — секторный фазированный | 1,0–6,5 МГц | Кардиология взрослых и детей, транскраниальные и абдоминальные исследования |
| 4V4CDS — объёмный | 1,6–8,0 МГц | Акушерская 3D/4D-диагностика и объёмная визуализация абдоминальных структур |
Таблица описывает совместимые датчики. Состав поставки и доступные программные функции согласовываются при выборе комплектации.
Рабочее место врача
Монитор и сенсорный дисплей регулируются по наклону. Электропривод позволяет менять высоту консоли, а держатели кабелей помогают организовать рабочую зону.
| Параметр | Оснащение |
|---|---|
| Основной LCD-монитор | 21,5″ |
| Сенсорный командный дисплей | 13,3″ |
| Активные разъёмы для датчиков | 4 |
| Панель управления | Электрическая регулировка высоты |
| Подогреватель геля | Встроенный |
| Накопитель | 1000 ГБ |
Обмен исследованиями по DICOM 3.0
Поддержка DICOM 3.0 позволяет включить аппарат в систему хранения и обмена исследованиями медицинского учреждения.
| Сервис | Назначение |
|---|---|
| Storage | Передача изображений и данных пациента на сервер |
| Отправка изображений на DICOM-принтер | |
| Worklist | Получение информации о пациенте из рабочего списка |
| MPPS | Передача статуса исследования |
| Query / Retrieve | Поиск и получение данных других исследований |
| Structured Report | Передача структурированного отчёта с изображениями |
EVORAY USS 40 для оснащения кабинета УЗИ
Система подходит для общей визуализации, исследования сосудов и сердца, акушерства и гинекологии, диагностики поверхностных органов и опорно-двигательного аппарата.
Конфигурация подбирается под профиль кабинета: необходимые датчики, режимы и инструменты измерения согласовываются до поставки.
- УЗИ-аппараты
-
ТипСтационарный
-
КлассВысокий
-
Области примененияОбщая визуализация Кардиология Ветеринария
-
Количество активных разъемов для датчиков4
-
Поддерживаемые датчикиЛинейные Конвексные Микроконвексные Секторные фазированные Внутриполостные
-
Поддержка особых датчиков3D/4D
-
Командный сенсорный дисплейДа
-
Командный дисплей, диагональ13,3
-
Жесткий диск, Гб1000
-
Подогреватель геляДа
-
Экран, "21.5
-
Цветной M-режим (Color M-mode)Да
-
Дуплексное сканирование (В + В, В + М, В + D)Да
-
Триплексное сканирование (В + D + CFM)Да
-
Трапециевидное сканирование/Виртуальный конвекс (Trapezoid/ExFOV/TP-View)Да
-
Панорамное сканирование (iScape View/Logiq View/Sie Scape)Да
-
Анатомический М-режимДа
-
Режим B-сканирования с отклонением угла (B steer)Да
-
Импульсно-волновой допплер (PW, Pulsed Wave Doppler)Да
-
Постоянно-волновой допплер (CW, Continuous Wave Doppler)Да
-
Цветовой допплер, ЦДК (CFM, CFA, Color Doppler)Да
-
Высокочастотный импульсный допплер (HFPW или HPRF)Да
-
Энергетический допплер (PD Power Doppler, Energy Doppler)Да
-
Направленный энергетический допплер (DPD, Directional Power Doppler)Да
-
Трехмерный режимДа
-
Тканевой допплер (TDI, TVI, TEI, TVD и TVM)Да
-
Недопплеровская визуализация кровотока (B-flow)Нет
-
Режим полной автоматизации (Smart Doppler)Нет
-
Автоматическая подстройка рамки допплера (Smart Track)Нет
-
Компрессионная эластография (NTE, Elasto)Да
-
Эластография сдвиговой волной/Эластометрия (STE/STQ)Нет
-
Трехмерная реконструкция методом свободной руки (Smart3D™, FreeHand 3D)Да
-
Объемное сканирование (4D, Real-time 3D)Да
-
Трехмерная реконструкция ЦДК (Color 3D)Нет
-
Режимы акустической прозрачности 3D (3D transparency modes, Smart Scenes 3D)Да
