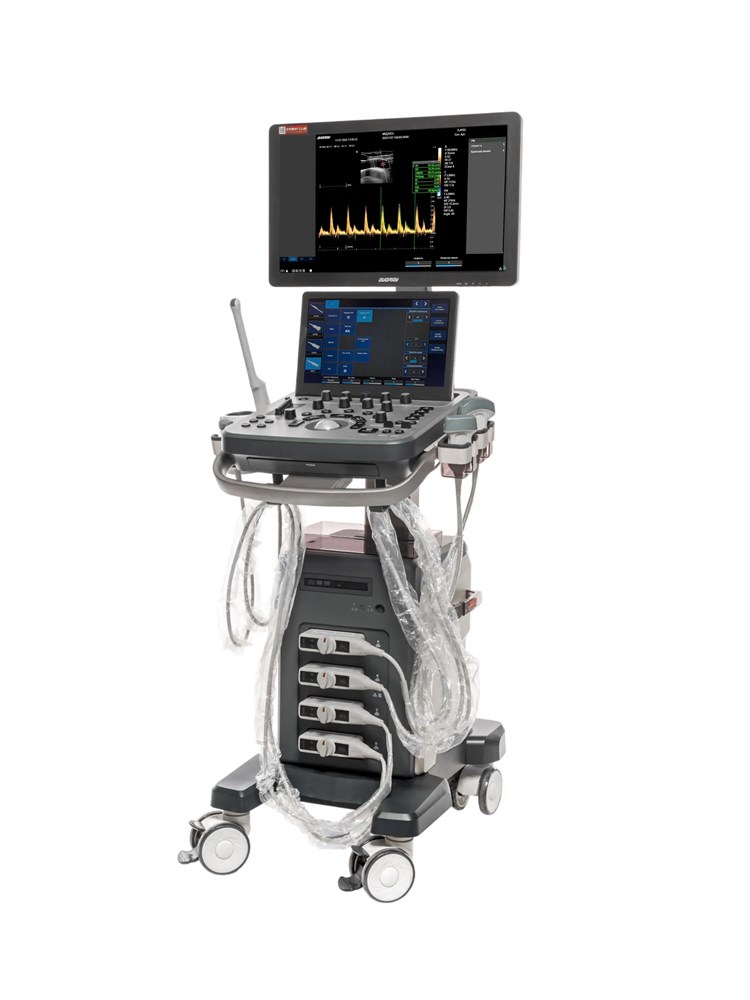

Ультразвуковая система EVORAY USS 20
EVORAY USS 20 — стационарная ультразвуковая диагностическая система среднего класса для повседневных исследований в кабинетах УЗИ общего профиля.
Аппарат сочетает широкий набор диагностических режимов, поддержку различных типов датчиков, инструменты обработки изображения и эргономичное рабочее место. Система предназначена для проведения общих, сосудистых, кардиологических, акушерско-гинекологических и других ультразвуковых исследований.
Универсальная система для ежедневной диагностики
EVORAY USS 20 разработан как универсальная стационарная система для регулярной клинической эксплуатации. Аппарат ориентирован на получение стабильного изображения, выполнение точных измерений и удобную организацию рабочего процесса.
Четыре активных разъёма позволяют держать подключёнными несколько датчиков одновременно и быстро переходить между различными типами исследований.
Платформа обработки изображений uSeed
В EVORAY USS 20 используется вычислительная платформа uSeed. Обработка ультразвуковых данных выполняется с использованием ресурсов CPU и GPU.
Платформа обеспечивает обработку изображения в реальном времени и позволяет работать с ультразвуковыми данными после получения изображения.
- обработка ультразвуковых данных в реальном времени;
- поддержка допплеровских режимов;
- работа с RawData;
- постобработка параметров на замороженном изображении.
Технологии обработки изображения
One Key Imaging
Автоматическая оптимизация изображения одной командой.
TSI
Tissue Specific Imaging адаптирует обработку изображения к исследуемому типу ткани.
THI
Тканевая гармоническая визуализация для улучшения качества ультразвукового изображения.
FCI
Частотный компаундинг объединяет информацию, полученную на нескольких частотах.
SCI
Пространственный компаундинг используется для уменьшения артефактов изображения.
SRI
Алгоритм подавления зернистости B-изображения.
Zclear
Обработка границ и контуров тканей с подавлением шумов и повышением контрастности двумерного изображения.
EFOV
Расширение поля обзора и возможность трапециевидного сканирования при использовании соответствующих датчиков.
SCI — пространственный компаундинг
SRI — подавление зернистости
Zclear — обработка границ тканей
Диагностические режимы
- B-режим;
- 2B / 4B;
- M-режим;
- анатомический M-режим;
- цветной M-режим;
- импульсно-волновой допплер PW;
- постоянно-волновой допплер CW;
- цветовое допплеровское картирование;
- энергетический допплер;
- направленный энергетический допплер;
- HPRF;
- тканевой допплер TDI;
- дуплексное сканирование;
- триплексное сканирование;
- панорамное сканирование;
- трапециевидное сканирование;
- компрессионная эластография;
- FreeHand 3D;
- объёмная визуализация 4D.
Клиническая визуализация
B-режим, 2B / 4B
M-режим
Тканевой допплер (TDI)
3D/4D-визуализация
Поддерживаемые датчики
EVORAY USS 20 оснащён четырьмя активными разъёмами и поддерживает широкий набор ультразвуковых датчиков для различных областей диагностики.
| Датчик | Частоты | Основное применение |
|---|---|---|
| 3C5PD | 1,0–7,5 МГц | Абдоминальные и общие исследования |
| 7L4PD | 4,2–15,0 МГц | Сосуды, поверхностные органы, MSK, периферические нервы |
| 3P2PA | 1,0–6,5 МГц | Кардиология, транскраниальные и абдоминальные исследования |
| 5P1PA | 1,0–6,5 МГц | Кардиология взрослых и детей |
| 4V4CDS | 1,6–8,0 МГц | 3D/4D в акушерстве и объёмная визуализация |
| 6E1PD | 2,5–13,0 МГц | Акушерство, гинекология и исследования органов малого таза |
| 6C1PD | 3,5–12,0 МГц | Педиатрические исследования |
Конвексный датчик 3C5PD
Линейный датчик 7L4PD
Секторно-фазированный датчик 3P2PA
Секторно-фазированный датчик 5P1PA
Объёмный датчик 4V4CDS
Трансвагинальный датчик 6E1PD
Микроконвексный датчик 6C1PD
Эргономика рабочего места
- основной ЖК-монитор диагональю 21,5″;
- сенсорный командный дисплей диагональю 13,3″;
- электрическая регулировка панели управления по высоте;
- регулируемый угол наклона дисплеев;
- встроенный подогреватель геля;
- держатели для кабелей датчиков.
Работа с данными и DICOM
USS 20 поддерживает DICOM 3.0 и может интегрироваться в цифровую инфраструктуру медицинского учреждения.
- DICOM Storage;
- DICOM Print;
- DICOM Worklist;
- DICOM MPPS;
- Query / Retrieve;
- DICOM Structured Report.
Области применения
EVORAY USS 20 для оснащения кабинета УЗИ
USS 20 объединяет универсальную конфигурацию, четыре активных порта для датчиков, полный набор основных допплеровских режимов, компрессионную эластографию, 3D/4D-визуализацию и поддержку DICOM 3.0.
Конкретная комплектация системы и набор датчиков подбираются в соответствии с задачами медицинского учреждения.
- УЗИ-аппараты
-
ТипСтационарный
-
КлассСредний
-
Области примененияОбщая визуализация Кардиология Гинекология и акушерство
-
Количество активных разъемов для датчиков4
-
Поддерживаемые датчикиЛинейные Конвексные Микроконвексные Секторные фазированные Внутриполостные
-
Поддержка особых датчиков3D/4D
-
Командный сенсорный дисплейДа
-
Командный дисплей, диагональ13,3
-
Жесткий диск, Гб500
-
Подогреватель геляДа
-
Экран, "21.5
-
Цветной M-режим (Color M-mode)Да
-
Дуплексное сканирование (В + В, В + М, В + D)Да
-
Триплексное сканирование (В + D + CFM)Да
-
Трапециевидное сканирование/Виртуальный конвекс (Trapezoid/ExFOV/TP-View)Да
-
Панорамное сканирование (iScape View/Logiq View/Sie Scape)Да
-
Анатомический М-режимДа
-
Режим B-сканирования с отклонением угла (B steer)Да
-
Импульсно-волновой допплер (PW, Pulsed Wave Doppler)Да
-
Постоянно-волновой допплер (CW, Continuous Wave Doppler)Да
-
Цветовой допплер, ЦДК (CFM, CFA, Color Doppler)Да
-
Высокочастотный импульсный допплер (HFPW или HPRF)Да
-
Энергетический допплер (PD Power Doppler, Energy Doppler)Да
-
Направленный энергетический допплер (DPD, Directional Power Doppler)Да
-
Трехмерный режимДа
-
Тканевой допплер (TDI, TVI, TEI, TVD и TVM)Да
-
Недопплеровская визуализация кровотока (B-flow)Нет
-
Режим полной автоматизации (Smart Doppler)Нет
-
Автоматическая подстройка рамки допплера (Smart Track)Нет
-
Компрессионная эластография (NTE, Elasto)Да
-
Эластография сдвиговой волной/Эластометрия (STE/STQ)Нет
-
Трехмерная реконструкция методом свободной руки (Smart3D™, FreeHand 3D)Да
-
Объемное сканирование (4D, Real-time 3D)Да
-
Трехмерная реконструкция ЦДК (Color 3D)Нет
-
Режимы акустической прозрачности 3D (3D transparency modes, Smart Scenes 3D)Да
