Mindray M9

Mindray M9

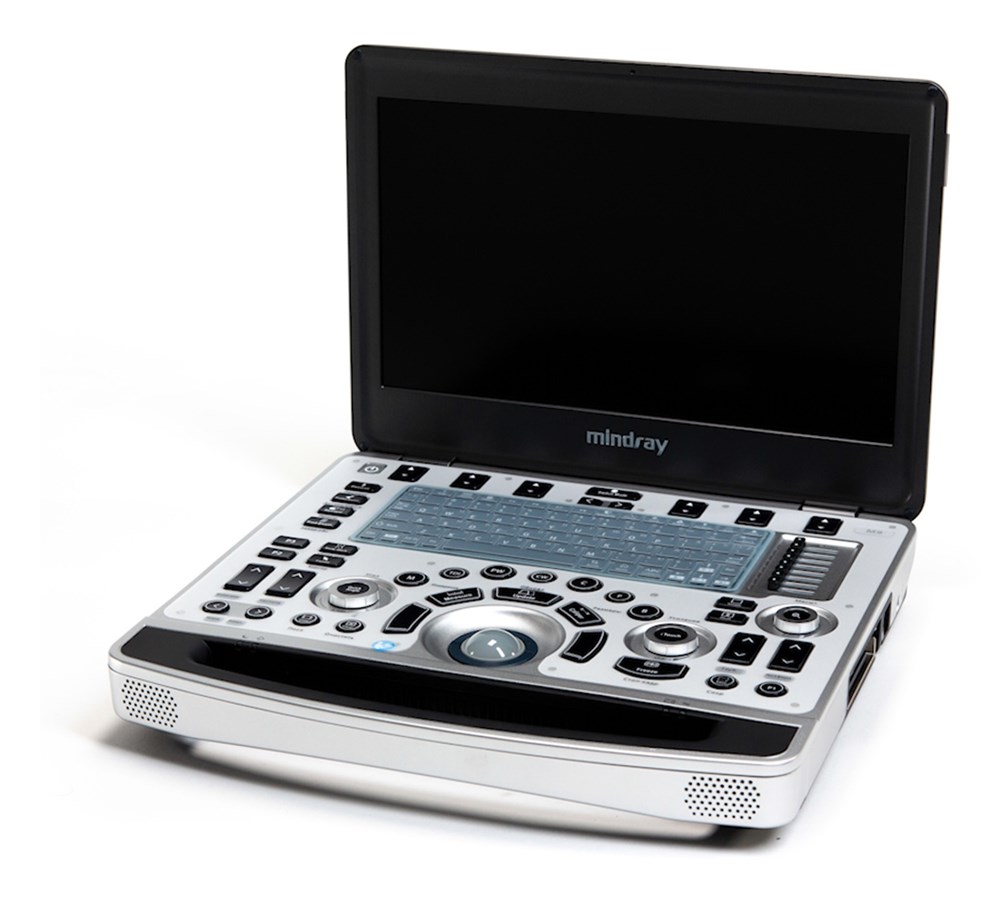

Mindray M9 представляет собой переносной ультразвуковой аппарат для общей визуализации и кардиологических исследований. В системе предусмотрены эластография, контрастная визуализация и инструменты обработки сохранённых данных.

Датчики и формирование ультразвукового луча

Система поддерживает датчики с технологией 3T. Формирование луча с дополнительными эхосигналами использует данные соседних лучей. Предусмотрено многолучевое формирование изображения. Тканеспецифическая настройка изображения включает четыре варианта: общий, мышечная ткань, жидкость и жировая ткань.

Эластография и контрастные исследования

Natural Touch применяется для компрессионной эластографии. Контрастная технология UWN+ использует вторую гармонику и нелинейные основные сигналы. Предусмотрены тканевая гармоника и гармоническая визуализация PSHI. Для анализа микропотока несколько кадров объединяются в одно изображение.

Обработка изображения и расширение обзора

iBeam объединяет данные разных углов сканирования, а iClear подавляет зернистость с распознаванием структуры тканей. Панорамный iScape поддерживает индикацию скорости, прямое и обратное сканирование. ExFOV расширяет обзор на линейных и конвексных датчиках; трапециевидная визуализация доступна на линейных. B-Steer и iNeedle изменяют направление сканирования для отображения иглы и окружающих тканей.

Измерения и последовательность обследования

Auto IMT автоматически измеряет толщину комплекса интима-медиа передней и задней стенок сосуда. iTouch выполняет автоматическую настройку изображения, iZoom переключает его на полный экран. Протоколы iWorks стандартизируют последовательность действий и допускают пользовательскую настройку.

Архив и постобработка

iStation объединяет ввод, просмотр, поиск и архивирование данных пациента. Работа с исходными данными позволяет после сохранения исследования менять параметры изображения, добавлять комментарии и результаты измерений.

Инструменты кардиологического анализа

Платформа mQuadro поддерживает частотный компаундинг FCI и тканевой допплер TDI. В анатомическом Free Xros M можно разместить до трёх линий под произвольными углами; Free Xros CM предназначен для анализа движения миокарда. AutoEF распознаёт кадры диастолы и систолы для расчёта объёмов и фракции выброса методом Симпсона. Auto LV предусматривает автоматическую трассировку с ручной коррекцией. Встроенные материалы iScanHelper сопровождают выполнение исследования.
