Mindray MX7

Переносной корпус и управление

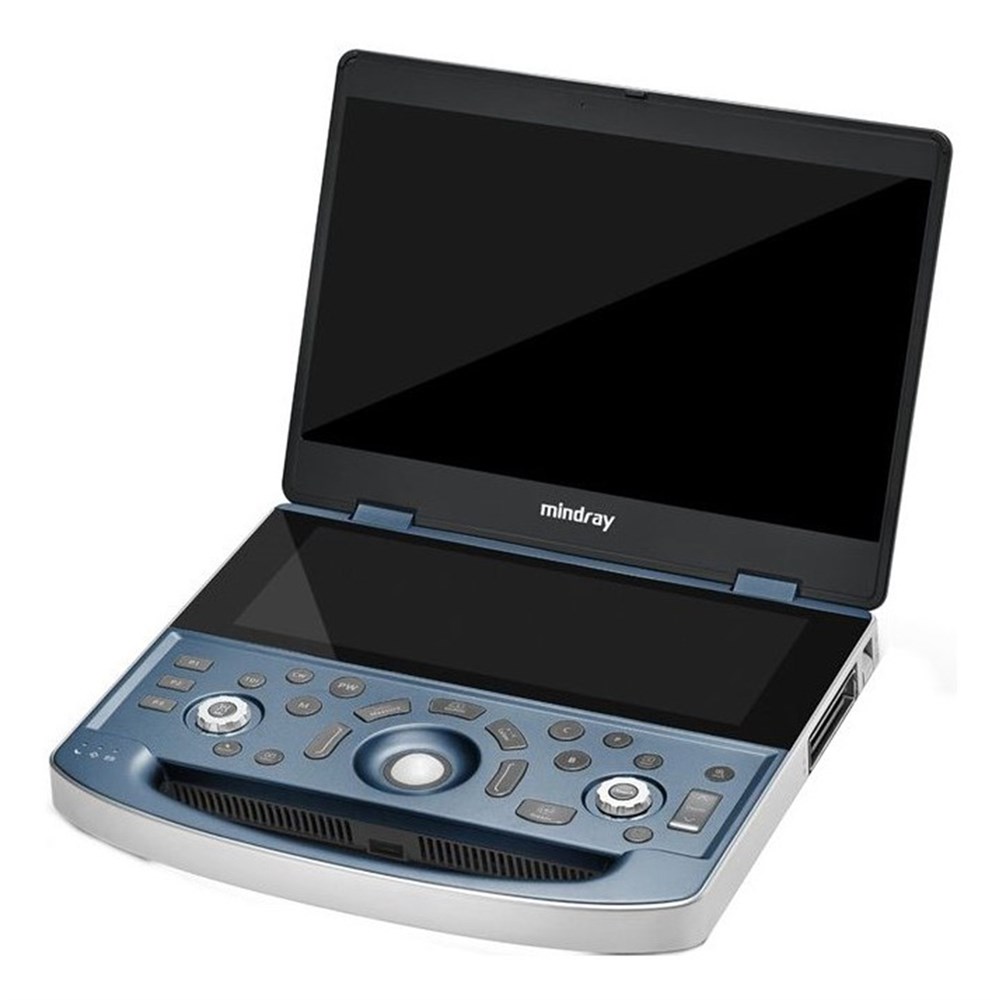

Корпус MX7 изготовлен с применением алюминиево-магниевого сплава. Габариты аппарата составляют 364 × 44 × 322 мм. Для просмотра исследования предусмотрен экран диагональю 15,6 дюйма, для управления параметрами - сенсорный командный дисплей 12,3 дюйма. Конструкция включает три дисплея, а расположение элементов сенсорного интерфейса можно настроить под рабочий процесс.

Настройка рабочего интерфейса

Сенсорная панель объединяет элементы управления исследованием. Пользовательская настройка интерфейса позволяет менять расположение доступных элементов управления.

Формирование изображения на платформе ZST+

Платформа ZST+ объединяет сбор акустических данных и их обработку. В ней реализованы Advanced Acoustic Acquisition и Dynamic Pixel Focusing: получение акустических данных и динамическая фокусировка на уровне пикселей. Алгоритмы направлены на уменьшение артефактов движения при формировании изображения.

Тканевой допплер и анализ движения миокарда

Тканевой допплер TDI включает режимы TVI, TEI, TVD и TVM. Для сравнения результатов доступны анализ в реальном времени и работа с сохранёнными данными. Движение миокарда можно оценивать методом спекл-трекинга с количественным анализом: обработка поддерживается во время исследования и после его завершения.

Auto EF: автоматическое распознавание проекций и контуров

Функция Auto EF распознаёт апикальные двухкамерную и четырёхкамерную проекции (A2C и A4C), определяет границу эндокарда и выделяет кадры диастолы и систолы.

Stress Echo и контрастирование левого желудочка

Для стресс-эхокардиографии предусмотрено несколько протоколов нагрузки и оценка движения стенок сердца. Stress Echo поддерживает визуализацию с контрастированием левого желудочка, оценку перфузии и жизнеспособности миокарда. Режим LVO предназначен для отображения границ эндокарда при контрастировании левого желудочка, в том числе при затруднённой визуализации.

RIMT: измерение комплекса интима-медиа

Инструмент RIMT использует радиочастотные данные для автоматического измерения толщины комплекса интима-медиа в реальном времени. Расчёт выполняется по шести сердечным циклам: система определяет максимальное значение в каждом цикле, затем вычисляет среднее из шести максимумов. Эти измерения применяются при оценке сердечно-сосудистых заболеваний и наблюдении в ходе лечения.

R-VQS: количественная оценка жёсткости сосудов

Функция R-VQS анализирует изменение размеров сосудистой стенки по радиочастотным данным. После сбора и принятия результатов формируется отчёт с показателем PWV и коэффициентом жёсткости. Инструмент поддерживает автоматические измерения в реальном времени для оценки состояния сосудов.

Режимы сканирования и обработка данных

Для двумерных и временных исследований доступны B- и M-режимы, включая цветной M-режим. Допплеровские исследования охватывают импульсно-волновой, постоянно-волновой, высокочастотный импульсный, цветовой, энергетический и направленный энергетический режимы. Поддерживаются дуплексное и триплексное сканирование, панорамная визуализация, компрессионная эластография и трёхмерная реконструкция методом свободной руки.

В набор средств обработки входят THI и PSH для гармонической визуализации, iBeam, iClear и iTouch, кардиологический режим Echo Boost, частотный компаундинг FCI и цветовое картирование высокого разрешения HR Flow. Режим B steer изменяет угол B-сканирования, а ExFOV расширяет поле обзора. Изображение можно вывести на полный экран. iScanHelper содержит анатомические изображения и рекомендации по выполнению исследования.

Подключение датчиков и работа с результатами

Основной блок оснащён одним активным портом для датчика. Разветвитель увеличивает число портов до двух и может использоваться как на тележке, так и отдельно. Поддерживаются линейные, конвексные, микроконвексные, секторные фазированные, внутриполостные, интраоперационные и чреспищеводные датчики.

Для подключения периферии предусмотрены четыре USB-порта и HDMI, также поддерживается Wi-Fi. Объём встроенного накопителя составляет 128 ГБ. Функция iStorage служит для хранения изображений и отчётов. Для мобильного взаимодействия предусмотрены MedTouch и MedSight: управление параметрами аппарата и передача изображений на мобильные устройства.

Питание при работе на выезде

MX7 использует встроенные литий-ионные аккумуляторы. С дополнительным аккумулятором U-Bank доступно до 8 часов непрерывного сканирования. U-Bank можно применять вместе с основным блоком или разместить на тележке. Магнитный разъём питания обеспечивает подключение кабеля и предназначен для защиты от его натяжения.

Тележка, хранение принадлежностей и кабелей

Тележка предусматривает регулировку высоты в диапазоне 320 мм. Компактное X-образное основание и колёса с виброподавлением рассчитаны на перемещение аппарата. Для принадлежностей служат три взаимозаменяемые корзины; лоток можно использовать в качестве крышки.

Защита корпуса и размещение кабелей

В конструкции предусмотрены держатель датчика и задняя ручка основного блока. Кабель датчика направлен вверх, а задняя ручка также используется для его намотки. Эти элементы помогают организовать хранение кабелей при перемещении аппарата.
