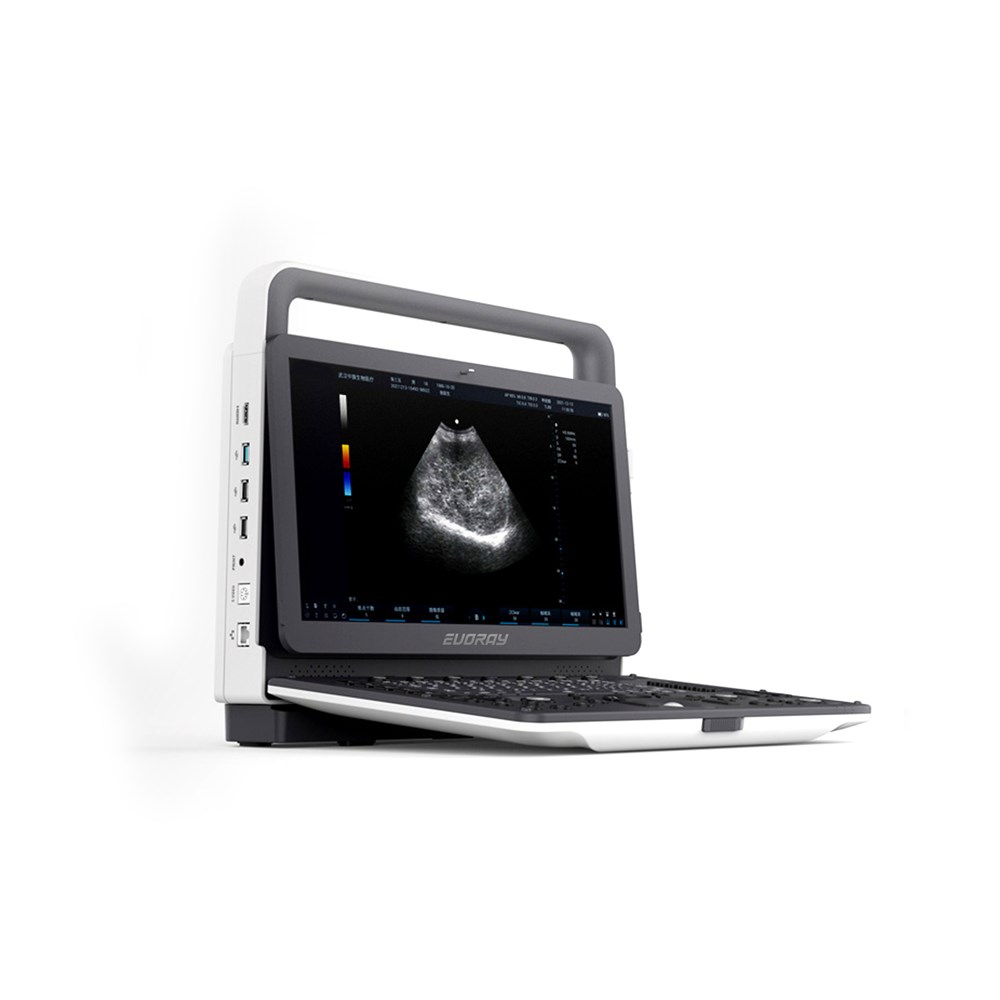

Портативный УЗИ-аппарат EVORAY USP 70
EVORAY USP 70 — старшая портативная ультразвуковая система Evoray высокого класса. Модель подходит для работы в диагностическом кабинете, обследований в отделениях и выездного приёма. Корпус массой около 7 кг объединяет допплерографию, компрессионную эластографию и объёмную визуализацию.
Три активных разъёма позволяют подключить датчики для разных исследований. Экран диагональю 15,6″ служит для оценки изображения, а накопитель 1000 ГБ — для хранения материалов обследований.
Главное для клинической практики
Работа в разных условиях
Размещение на тележке и переноска в защитном чемодане; аккумулятор доступен как опция.
Выбор датчиков
Конвексные, линейные, фазированные, внутриполостные, микроконвексные и объёмные модели.
Анализ и документирование
Допплеровские режимы, постобработка RawData, сохранение изображений и видеоклипов.
Основные характеристики
| Параметр | EVORAY USP 70 |
|---|---|
| Исполнение и класс | Портативная система высокого класса |
| Масса | Около 7 кг |
| Диагональ экрана | 15,6″ |
| Активные разъёмы для датчиков | 3 |
| Накопитель | 1000 ГБ |
| Питание | От сети; встраиваемая аккумуляторная батарея — опция |
| Выход в рабочий режим | Не более 60 секунд |
Датчики 3C5MD и 8L4PF
Линейка датчиков USP 70 включает конвексный 3C5MD с диапазоном 1,0–9,0 МГц для абдоминальных исследований и общей диагностики. Его излучающая решётка содержит 128 элементов.
Линейный 8L4PF работает в диапазоне 3,5–16,0 МГц и оснащён 192 элементами при апертуре 38 мм. Он предназначен для исследования сосудов, поверхностных органов, периферических нервов и опорно-двигательного аппарата.
Технологии формирования изображения
One Key Imaging
Оптимизация изображения одной клавишей.
TSI
Адаптация обработки к типу ткани и разным зонам изображения.
THI
Тканевая гармоническая визуализация.
FCI
Частотный компаундинг — объединение изображений с разных частот.
SCI
Пространственный компаундинг для уменьшения артефактов.
SRI
Снижение зернистости B-изображения.
Zclear
Обработка границ и контуров тканей с подавлением шума.
EFOV
Расширенный обзор на конвексных и микроконвексных датчиках; трапециевидный обзор на линейных.
Диагностические режимы
| Группа | Возможности системы |
|---|---|
| Двухмерная визуализация | B-режим, 2B / 4B, B Steer, панорамное и трапециевидное сканирование |
| Оценка движения | M-режим, анатомический и цветной M-режим |
| Допплерография | PW, CW, цветовой и энергетический допплер; HPRF для измерения высоких скоростей кровотока на глубине |
| Совмещённые режимы | Дуплексное и триплексное сканирование |
| Тканевой допплер | TDI |
| Оценка эластичности тканей | Компрессионная эластография |
| Объёмные исследования | FreeHand 3D; 4D при использовании объёмного датчика |
Постобработка и просмотр кинопетель
RawData позволяет менять параметры визуализации на замороженном изображении. Для просмотра кинопетель предусмотрено восемь скоростей воспроизведения: врач может выбрать темп при повторном анализе записи.
Датчики для разных направлений диагностики
Комплектация подбирается под задачи клиники. Для USP 70 заявлены следующие модели:
| Датчик | Частоты | Элементы | Применение |
|---|---|---|---|
| 3C5MD — конвексный | 1,0–9,0 МГц | 128 | Брюшная полость и забрюшинное пространство |
| 3C5PDS — конвексный | 1,0–7,5 МГц | 128 | Абдоминальные исследования, общая диагностика |
| 7L4PDS — линейный | 4,2–15,0 МГц | 128 | Сосуды, поверхностные органы, нервы, опорно-двигательный аппарат |
| 8L4PF — линейный | 3,5–16,0 МГц | 192 | Сосуды, поверхностные органы, нервы, опорно-двигательный аппарат |
| 3P2PA — секторно-фазированный | 1,0–6,5 МГц | 64 | Кардиология взрослых и детей, транскраниальные и абдоминальные исследования |
| 4V4CDS — объёмный | 1,6–8,0 МГц | 128 | Акушерская 3D/4D-диагностика, объёмная абдоминальная визуализация |
| 6E1PDS — трансвагинальный | 2,5–13,0 МГц | 128 | Акушерство и гинекология, предстательная железа, тазовое дно |
| 6C1PD — микроконвексный | 3,5–12,0 МГц | 128 | Абдоминальные, кардиологические и транскраниальные исследования у детей |
Также предусмотрен секторно-фазированный датчик 2P2MA для кардиологических, транскраниальных и абдоминальных исследований.
Перечень показывает совместимые датчики. Состав поставки, аккумулятор, принадлежности и доступные программные функции согласовываются при выборе комплектации.
Хранение и передача результатов
Система сохраняет статические изображения и видеоклипы, позволяет формировать и просматривать отчёты. Для переноса данных предусмотрен экспорт на USB-накопители.
Поддержка DICOM и сетевых интерфейсов обеспечивает передачу исследований на внешние серверы и рабочие станции для включения аппарата в информационную инфраструктуру клиники.
Многопрофильная диагностика в переносном формате
USP 70 применяется в акушерстве, гинекологии, педиатрии, кардиологии, сосудистой диагностике, урологии и ортопедии, а также при исследовании органов брюшной полости, поверхностных органов и нервной системы. Конфигурацию можно сформировать для выбранного направления, сохранив возможность работы в кабинете и на выезде.
- Портативный УЗИ
-
КлассВысокий
-
Количество активных разъемов для датчиков3
-
Поддерживаемые датчики4D-датчик Линейные Конвексные Микроконвексные Секторные фазированные Внутриполостные
-
Командный сенсорный дисплейНет
-
Командный дисплей, диагональНет
-
Жесткий диск, Гб1000
-
Подогреватель геляНет
-
Экран, "15,6
-
B-режим, Двухмерное сканирование (B-mode, Brightness)Да
-
M-режим (M-Mode)Да
-
Цветной M-режим (Color M-mode)Да
-
Дуплексное сканирование (В + В, В + М, В + D)Да
-
Триплексное сканирование (В + D + CFM)Да
-
Трапециевидное сканирование/Виртуальный конвекс (Trapezoid/ExFOV/TP-View)Да
-
Панорамное сканирование (iScape View/Logiq View/Sie Scape)Да
-
Анатомический М-режимДа
-
Режим B-сканирования с отклонением угла (B steer)Да
-
Режим кодированной гармоники (CHI, Coded Harmonic Imaging )Да
-
Импульсно-волновой допплер (PW, Pulsed Wave Doppler)Да
-
Постоянно-волновой допплер (CW, Continuous Wave Doppler)Да
-
Цветовой допплер, ЦДК (CFM, CFA, Color Doppler)Да
-
Высокочастотный импульсный допплер (HFPW или HPRF)Да
-
Энергетический допплер (PD Power Doppler, Energy Doppler)Да
-
Направленный энергетический допплер (DPD, Directional Power Doppler)Нет
-
Двунаправленный энергетический допплер (DPDI)Нет
-
Трехмерный режимДа
-
Тканевой допплер (TDI, TVI, TEI, TVD и TVM)Да
-
Недопплеровская визуализация кровотока (B-flow)Нет
-
Режим полной автоматизации (Smart Doppler)Нет
-
Автоматическая подстройка рамки допплера (Smart Track)Нет
-
Компрессионная эластография (NTE, Elasto)Да
-
Эластография сдвиговой волной/Эластометрия (STE/STQ)Нет
-
Трехмерная реконструкция методом свободной руки (Smart3D™, FreeHand 3D)Да
-
Объемное сканирование (4D, Real-time 3D)Да
-
Трехмерная реконструкция ЦДК (Color 3D)Нет
-
Режимы акустической прозрачности 3D (3D transparency modes, Smart Scenes 3D)Нет
