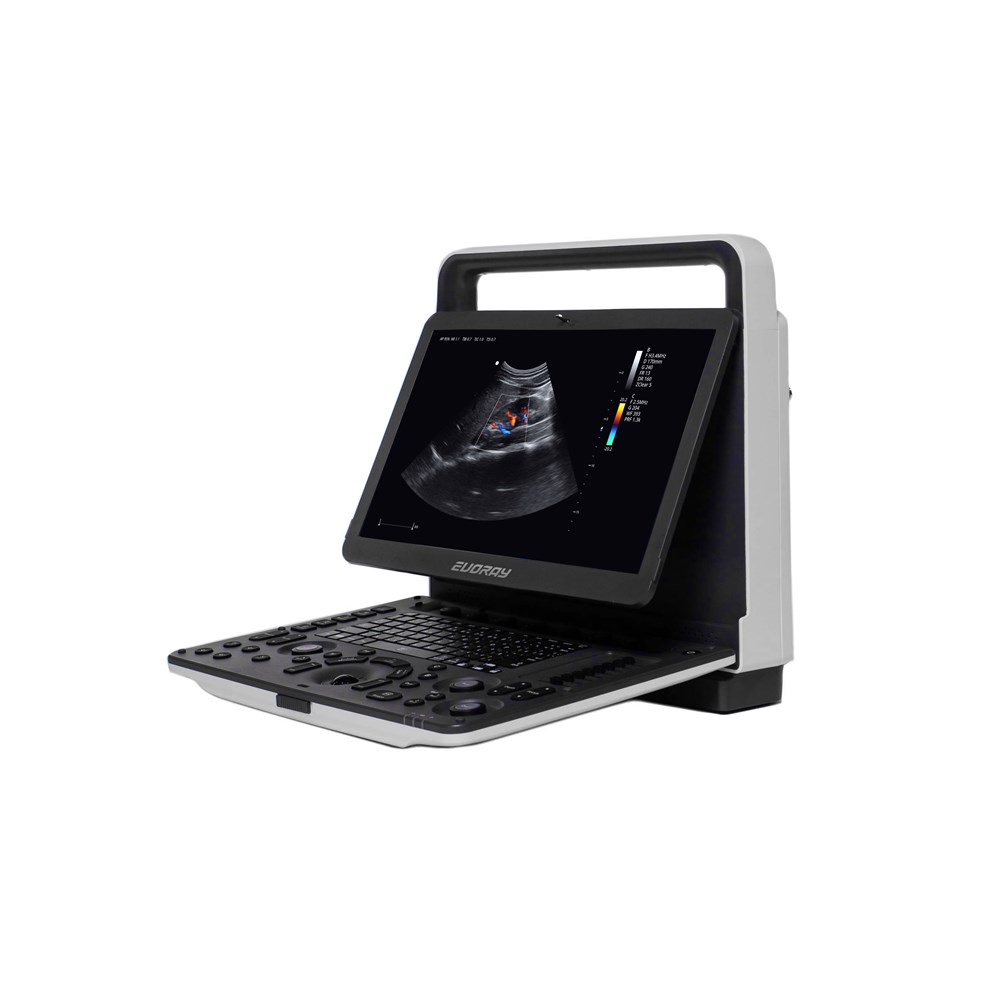

Портативный УЗИ-аппарат EVORAY USP 30
EVORAY USP 30 — ультразвуковая система среднего класса для приёма в кабинете, обследований в стационаре и выездной диагностики. В корпусе массой около 7 кг объединены двухмерная визуализация, допплеровские режимы, компрессионная эластография и инструменты объёмных исследований.
Аппарат можно разместить на тележке или перевозить в переносном чемодане. Для работы без подключения к сети предусмотрена опциональная встраиваемая аккумуляторная батарея.
Возможности портативной системы
Мобильный формат
Переносная консоль для работы в клинике и на выезде.
Настройка изображения
Автооптимизация одной клавишей и ручная регулировка параметров.
Разные направления диагностики
Подключение конвексных, линейных, фазированных, внутриполостных и объёмных датчиков.
Основные характеристики
| Параметр | EVORAY USP 30 |
|---|---|
| Исполнение и класс | Портативная система среднего класса |
| Масса | Около 7 кг |
| Диагональ экрана | 15,6″ |
| Активные разъёмы для датчиков | 2 |
| Накопитель | 500 ГБ |
| Питание | От сети; встраиваемый аккумулятор — опция |
| Выход в рабочий режим | Не более 60 секунд |
Обработка изображения
One Key Imaging
Автоматический подбор настроек изображения нажатием одной клавиши.
TSI
Обработка с учётом типа ткани и особенностей отдельных зон изображения.
THI
Тканевая гармоника для улучшения визуализации.
FCI
Объединение изображений, полученных на разных частотах излучения.
SCI
Пространственный компаундинг, уменьшающий артефакты.
SRI
Подавление зернистости в B-режиме.
Zclear
Выделение границ тканей и контуров с уменьшением шума.
EFOV
Расширение обзора на конвексных и микроконвексных датчиках; трапециевидный обзор на линейных.
Контроль настроек и измерения
Врач может изменять общее усиление, компенсацию усиления по глубине TGC и динамический диапазон, адаптируя изображение к исследуемой области. RawData позволяет корректировать параметры визуализации уже после заморозки кадра.
Для количественного анализа предусмотрен Caliper с инструментами построения кривых, эллипсов и сплайнов. Измерения дополняют визуальную оценку и помогают документировать результаты исследования.
Диагностические режимы
| Группа | Возможности системы |
|---|---|
| Двухмерная визуализация | B-режим, 2B / 4B, B Steer, панорамное и трапециевидное сканирование |
| Оценка движения | M-режим, анатомический и цветной M-режим |
| Допплерография | PW, CW, цветовой и энергетический допплер; HPRF для измерения высоких скоростей кровотока на глубине |
| Совмещённые режимы | Дуплексное и триплексное сканирование |
| Тканевой допплер | TDI |
| Оценка эластичности тканей | Компрессионная эластография |
| Объёмная визуализация | FreeHand 3D; 4D при использовании объёмного датчика |
Датчики и клинические задачи
Конфигурацию USP 30 можно подобрать под профиль кабинета. Для системы заявлены следующие датчики:
| Датчик | Диапазон частот | Применение |
|---|---|---|
| 3C5PD — конвексный | 1,0–7,5 МГц | Органы брюшной полости и забрюшинного пространства, общая диагностика |
| 7L4PD — линейный | 4,2–15,0 МГц | Сосуды, щитовидная и молочные железы, периферические нервы, опорно-двигательный аппарат |
| 3P2PA — секторно-фазированный | 1,0–6,5 МГц | Кардиология взрослых и детей, транскраниальные и абдоминальные исследования |
| 4V4CDS — объёмный | 1,6–8,0 МГц | 3D/4D в акушерстве, объёмная визуализация абдоминальных структур |
| 6E1PD — трансвагинальный | 2,5–13,0 МГц | Акушерство и гинекология, предстательная железа, тазовое дно |
| 6C1PD — микроконвексный | 3,5–12,0 МГц | Абдоминальная, кардиологическая и транскраниальная диагностика у детей |
Таблица отражает совместимые датчики. Состав поставки и доступные программные возможности уточняются при выборе комплектации.
Сохранение исследований и обмен данными
Статические изображения и видеоклипы сохраняются в базе аппарата. Результаты можно экспортировать на USB-накопитель, а поддержка сетевых протоколов и DICOM позволяет передавать исследования на внешние рабочие станции и серверы.
Отчёты доступны для создания, просмотра и печати — от получения изображения до оформления результатов обследования.
Для кабинета и мобильной диагностики
USP 30 применяется в общей, сосудистой и кардиологической диагностике, акушерстве и гинекологии, педиатрии, урологии, ортопедии и исследованиях нервной системы. Выбор датчиков определяет задачи конкретного рабочего места, а портативный корпус позволяет использовать систему в разных условиях обследования.
- Портативный УЗИ
-
КлассСредний
-
Количество активных разъемов для датчиков2
-
Поддерживаемые датчики4D-датчик Линейные Конвексные Микроконвексные Секторные фазированные Внутриполостные
-
Командный сенсорный дисплейНет
-
Командный дисплей, диагональНет
-
Жесткий диск, Гб500
-
Подогреватель геляНет
-
Экран, "15,6
-
B-режим, Двухмерное сканирование (B-mode, Brightness)Да
-
M-режим (M-Mode)Да
-
Цветной M-режим (Color M-mode)Да
-
Дуплексное сканирование (В + В, В + М, В + D)Да
-
Триплексное сканирование (В + D + CFM)Да
-
Трапециевидное сканирование/Виртуальный конвекс (Trapezoid/ExFOV/TP-View)Да
-
Панорамное сканирование (iScape View/Logiq View/Sie Scape)Да
-
Анатомический М-режимДа
-
Режим B-сканирования с отклонением угла (B steer)Да
-
Режим кодированной гармоники (CHI, Coded Harmonic Imaging )Да
-
Импульсно-волновой допплер (PW, Pulsed Wave Doppler)Да
-
Постоянно-волновой допплер (CW, Continuous Wave Doppler)Да
-
Цветовой допплер, ЦДК (CFM, CFA, Color Doppler)Да
-
Высокочастотный импульсный допплер (HFPW или HPRF)Да
-
Энергетический допплер (PD Power Doppler, Energy Doppler)Да
-
Направленный энергетический допплер (DPD, Directional Power Doppler)Нет
-
Двунаправленный энергетический допплер (DPDI)Нет
-
Трехмерный режимДа
-
Тканевой допплер (TDI, TVI, TEI, TVD и TVM)Да
-
Недопплеровская визуализация кровотока (B-flow)Нет
-
Режим полной автоматизации (Smart Doppler)Нет
-
Автоматическая подстройка рамки допплера (Smart Track)Нет
-
Компрессионная эластография (NTE, Elasto)Да
-
Эластография сдвиговой волной/Эластометрия (STE/STQ)Нет
-
Трехмерная реконструкция методом свободной руки (Smart3D™, FreeHand 3D)Да
-
Объемное сканирование (4D, Real-time 3D)Да
-
Трехмерная реконструкция ЦДК (Color 3D)Нет
-
Режимы акустической прозрачности 3D (3D transparency modes, Smart Scenes 3D)Нет
