Кольпоскоп EVORAY GynoScan V1
EVORAY GynoScan V1 — цифровой кольпоскоп для гинекологических исследований с встроенной Full HD-видеокамерой, автоматической и ручной фокусировкой, оптическим увеличением до 20× и цифровым масштабированием до 12×. Система установлена на мобильной стойке-пантографе и поддерживает подключение внешнего оборудования и программного обеспечения для документирования исследований.
Основные возможности
Разрешение камеры 1920×1080
Общий диапазон увеличения
Частота съёмки
Светодиодная система освещения
Оптическая система и визуализация
В оптической головке используется матрица CMOS 1/3". Камера формирует изображение Full HD 1920×1080 с частотой до 60 кадров в секунду и поддерживает автоматическую и ручную фокусировку. Оптическое увеличение достигает 20×, цифровое — 12×, а суммарный диапазон увеличения — до 240×.
Рабочее расстояние составляет 300 мм. На минимальном увеличении поле зрения достигает не менее 250 мм. Глубина резкости на малых увеличениях — до 100 мм. Горизонтальная разрешающая способность заявлена на уровне не ниже 800 TVL.
Освещение
Осветитель построен на 11 светодиодах. Цветовая температура составляет 6500 К, освещённость при рабочем расстоянии 300 мм — не менее 1500 лк. Яркость освещения регулируется.
Ресурс светодиодной системы — не менее 50 000 часов.
Управление и конструкция

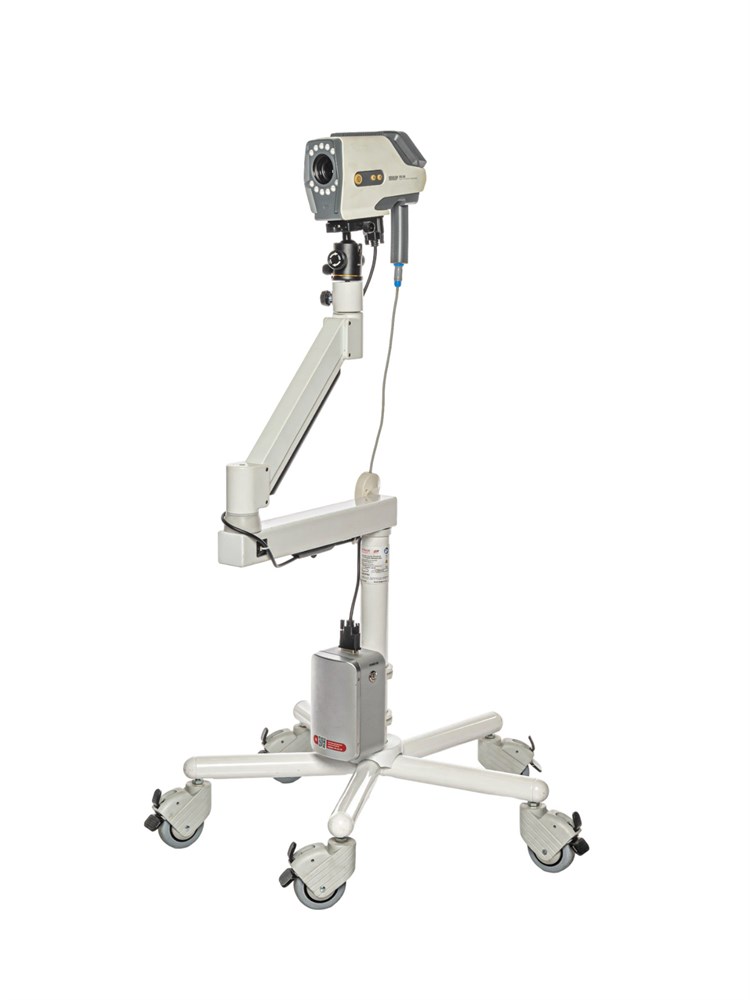

Кольпоскоп поставляется с мобильной стойкой-пантографом. Проводной пульт подключается к оптической головке и обеспечивает доступ к регулировке увеличения, изменению точки фокусировки, управлению цветовыми фильтрами и фотофиксации.
Выход системы на рабочий режим занимает не более 60 секунд. Продолжительность непрерывной работы составляет не менее 8 часов.
- изменение увеличения;
- настройка фокусировки;
- управление цветовыми фильтрами;
- фотофиксация.
Интерфейсы подключения
EVORAY GynoScan V1 поддерживает аналоговые и цифровые интерфейсы для передачи видеосигнала и подключения внешних устройств. На странице модели указаны видеовыходы CVBS, DVI, HDMI и SDI, а также цифровые интерфейсы RS-232 и USB.
| Видеовыходы | CVBS, DVI, HDMI, SDI |
| Цифровые интерфейсы | RS-232, USB |
Документирование исследований
Кольпоскоп совместим с ПО «Кольпоэксперт». Программное обеспечение предназначено для ведения реестра осмотров, формирования протоколов, хранения фото- и видеоматериалов и просмотра динамики наблюдения.
В ПО предусмотрены сбор анамнеза перед кольпоскопией по стандартам ASCCP, формирование заключения по классификации Рио-де-Жанейро и интеграция с медицинскими информационными системами.
Технические характеристики
| Тип кольпоскопа | Цифровой |
| Видеокамера | Встроенная |
| Матрица | CMOS 1/3" |
| Разрешение камеры | 1920×1080 (Full HD) |
| Частота кадров | до 60 кадров/с |
| Фокусировка | Автоматическая / ручная |
| Оптическое увеличение | до 20× |
| Цифровое увеличение | до 12× |
| Общий диапазон увеличения | до 240× |
| Рабочее расстояние | 300 мм |
| Поле зрения при минимальном увеличении | не менее 250 мм |
| Глубина резкости на малых увеличениях | до 100 мм |
| Горизонтальная разрешающая способность | не ниже 800 TVL |
| Источник света | Светодиодный, 11 шт. |
| Цветовая температура | 6500 К |
| Освещённость | не менее 1500 лк при рабочем расстоянии 300 мм |
| Регулировка яркости | Да |
| Ресурс светодиодной системы | не менее 50 000 ч |
| Выход на рабочий режим | не более 60 с |
| Продолжительность работы | не менее 8 ч |
| КТРУ | 26.70.22.150-00000062 |
| Запись в реестре российской промышленной продукции | 10901392 |
| Регистрационное удостоверение | Г004-00110-00/03829993 |
Оснащение и дополнительные возможности
- цифровая оптическая головка;
- мобильная стойка-пантограф;
- проводной пульт управления.
- ножной переключатель;
- ПО «Кольпоэксперт».
- Кольпоскопы
-
Тип кольпоскопаЦифровой
-
ВидеокамераВстроенная
-
Разрешение камеры1920×1080 (Full HD)
-
Частота кадров камеры, FPS60
-
Фокусировка камерыАвтоматическая, Ручная
-
Оптическое увеличение, хдо 20
-
Цифровое увеличение, хдо 12
-
Общий диапазон увеличения, хдо 240
-
Поле зрения при минимальном увеличении, мм250
-
Поле зрения при максимальном увеличении, мм20
-
Тип источника светаСветодиодный (11 шт.)
-
Цветовая температура, К6500
-
Освещённость, Лк1500
-
Регулировка яркости освещенияДа
-
Основные видеовыходыCVBS DVI HDMI SDI
-
Цифровые интерфейсы подключенияRS-232 USB
-
Наличие ПОКольпоэксперт
-
УправлениеНожная педаль Проводной пульт
-
КТРУ26.70.22.150-00000062
-
Запись в реестре10901392
-
Регистрационное удостоверениеГ004-00110-00/03829993
