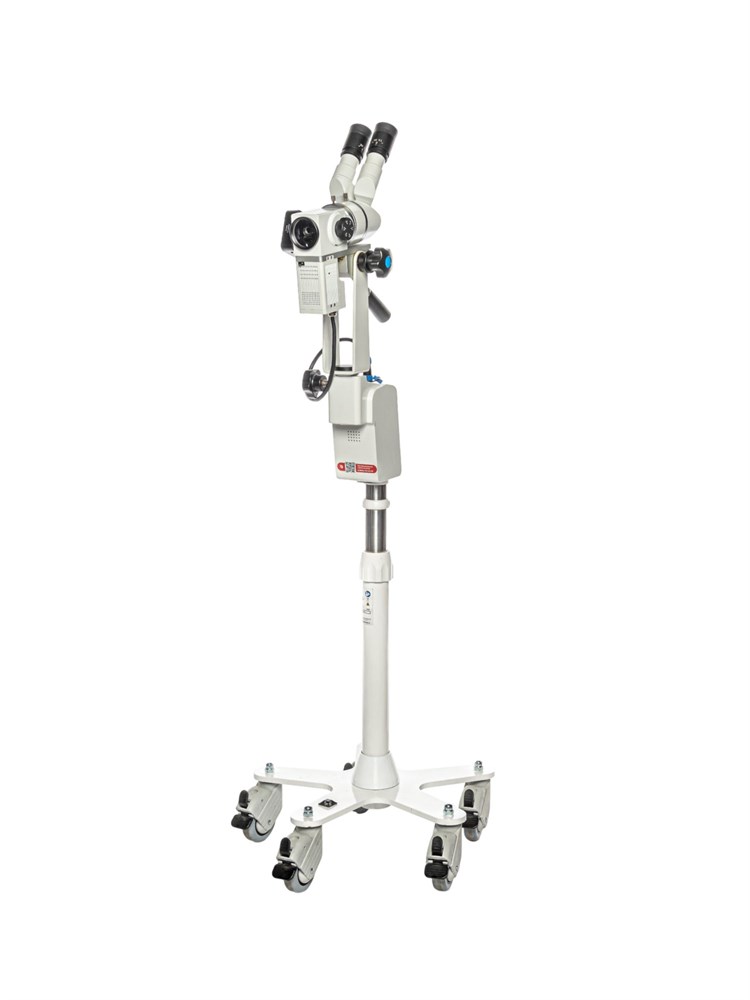

Evoray GynoScan B2

Светодиодная система освещения

Источник света — светодиодный. Освещённость составляет 50 000 лк, цветовая температура — 5700 К, заявленный ресурс светодиодного осветителя — 50 000 часов. Рабочее расстояние оптической системы составляет 300 мм.

Яркость регулируется потенциометром. Оптическая система предусматривает белый режим освещения и зелёный светофильтр, применяемый для более отчётливой визуализации сосудистого рисунка.

Бинокулярная оптика

Бинокулярная головка комплектуется двумя окулярами 12,5×. Диоптрийная коррекция составляет ±5 D, а межзрачковое расстояние регулируется в диапазоне 55–75 мм.

В составе оптического тракта используются прямой бинокулярный тубус, объектив F300 и блок масштабирования. Ручная фокусировка позволяет точно настраивать изображение под область исследования.

Пятиступенчатое увеличение до 18×

Блок масштабирования обеспечивает пять ступеней оптического увеличения с максимальной кратностью до 18×. Диаметр поля зрения изменяется от 70 мм при минимальном увеличении до 12 мм при максимальном.

Такая конфигурация позволяет переходить от обзорного наблюдения к рассмотрению локальных участков без применения цифрового увеличения.

Full HD-камера и фиксация исследования

EVORAY GynoScan B2 оснащается совместимой камерой с разрешением 1920×1080 (Full HD) и частотой кадров 30/60 fps. Камера поддерживает фото- и видеозапись, имеет слот для карты памяти и управление с ИК-пульта.

Для передачи видеосигнала заявлены выходы CVBS, DVI, HDMI и SDI, а среди цифровых интерфейсов подключения указаны RS-232 и USB.

• бинокулярная оптическая головка Colpo199 — 1 шт.;
• камера — 1 шт.;
• ИК-пульт — 1 шт.;
• рукоятка — 1 шт.;
• блок осветителя — 1 шт.;
• окуляр 12,5× — 2 шт.;
• бинокулярный тубус прямой — 1 шт.;
• линза объектива F300 — 1 шт.;
• блок масштабирования — 1 шт.;
• светоделительная пластина 2:8 — 1 шт.;
• кабель питания C13 — 1 шт.;
• сетевой кабель питания — 1 шт.;
• адаптер питания GSM36B12 — 1 шт.;
• стойка-штатив прямая ЕКТБ.СТ-01.00СБ — 1 шт.;
• паспорт — 1 шт.;
• руководство по эксплуатации — 1 шт.

• переключатель ножной FS221-P — 1 шт.;
• программное обеспечение «Кольпоэксперт» на съёмном USB-носителе — 1 шт.;
• блок видеозахвата EZCAP 333 — 1 шт.;
• блок видеозахвата Navceker ZY-AC3 — 1 шт.;
• блок видеозахвата EZCAP 327 — 1 шт.;
• блок видеозахвата AVerMedia GC553 — 1 шт.;
• видеокабель HDMI–HDMI — 1 шт.;
• руководство пользователя ПО «Кольпоэксперт» — 1 шт. при поставке ПО.

ПО «Кольпоэксперт» — дополнительная опция

При оснащении программным обеспечением «Кольпоэксперт» система позволяет вести реестр осмотров, формировать протоколы, сохранять фото- и видеоматериалы и просматривать динамику наблюдения.

Производителем также заявлены сбор анамнеза перед кольпоскопией по стандартам ASCCP, формирование заключения по классификации Рио-де-Жанейро и интеграция с медицинскими информационными системами. Программное обеспечение не относится к обязательной базовой комплектации GynoScan B2 и поставляется при необходимости.
