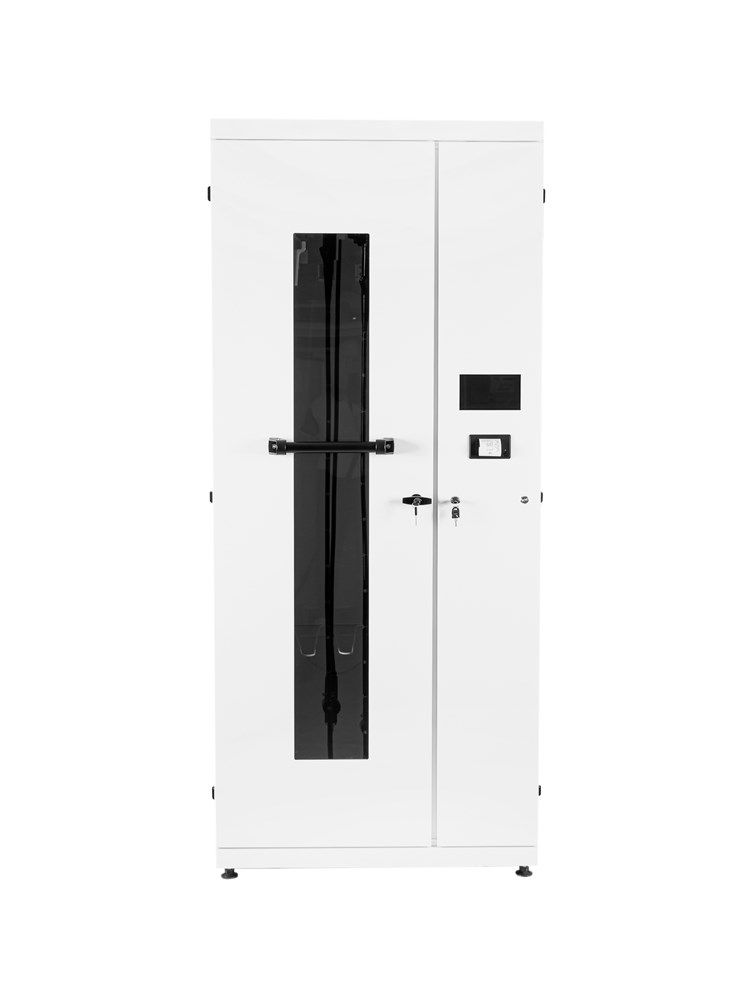

Шкаф для сушки и хранения эндоскопов EVORAY EC-5BD
EVORAY EC-5BD рассчитан на размещение пяти гибких волоконно-оптических или видеоэндоскопов после предварительной обработки. Шкаф сочетает сушку с продувкой каналов и подогревом воздуха, асептическое хранение и документирование параметров процессов.
В оснащение входят фильтр HEPA H14, УФ-обработка воздуха, цветной сенсорный дисплей и встроенный термопринтер. Модель предназначена для медицинских организаций и научно-исследовательских институтов.
Ключевые возможности
Пять мест для приборов
Эндоскопы размещаются на универсальных выдвижных держателях.
Продувка и подогрев
Подача воздуха в каналы и подогрев циркулирующего воздуха для сушки.
Управление циклами
Сенсорная панель с информацией по каждому каналу.
Печать результатов
Встроенный термопринтер для отчётов о сушке и хранении.
Сушка и подготовка воздушной среды
Для сушки эндоскопов предусмотрены подача сжатого воздуха в каналы и подогрев воздуха в контуре циркуляции. Фильтрация HEPA H14 и ультрафиолетовая обработка используются для подготовки воздушной среды внутри шкафа.
Установленные лампы не образуют озон. EC-5BD предназначен для работы с эндоскопами, уже прошедшими предварительную обработку.
Размещение на выдвижных держателях
Крепления выдвигаются для доступа при установке и извлечении эндоскопов. Универсальные держатели рассчитаны на приборы со следующими параметрами:
| Параметр | Значение |
|---|---|
| Длина рабочей части | 1400–1700 мм |
| Диаметр эндоскопа | До 32 мм |
| Выдерживаемая нагрузка держателей | Не менее 100 Н |
Сенсорная панель управления
На цветном дисплее отображаются время и температура. Нумерованные кнопки позволяют управлять циклами отдельных эндоскопов, а через меню доступны подробные сведения о процессах по каждому каналу.
Персонал может просматривать параметры и управлять работой шкафа с одной панели.
Отчёты о сушке и хранении
Термопринтер установлен на двери технического отсека. Для печати предусмотрена команда «Отчёт по каналам» в меню системы.
Отчёт содержит место размещения эндоскопа, длительность сушки и хранения, среднюю температуру сушки, время начала и окончания процессов. Дополнительно фиксируются серийный номер шкафа, название учреждения и дата печати.
Сигнализация для контроля эксплуатации
Система уведомляет об открытой двери, отключении питания, превышении ресурса УФ-ламп и критическом времени хранения. Сигнализация помогает персоналу отслеживать события, требующие внимания при работе со шкафом.
Конструкция корпуса и запираемые отсеки
Нержавеющая сталь с порошковым полимерным покрытием используется для изготовления корпуса. Технический отсек и отсек хранения закрываются на ключ. Прозрачное окно из тонированного поликарбоната установлено в двери отсека хранения.
Технические характеристики
| Параметр | EVORAY EC-5BD |
|---|---|
| Вместимость | 5 эндоскопов |
| Продувка каналов | Предусмотрена |
| Подогрев | Предусмотрен |
| Фильтр | HEPA H14 |
| УФ-обработка воздуха | Предусмотрена |
| Мощность безозоновых ламп | 50 Вт |
| Дисплей | Цветной сенсорный |
| Термопринтер | Встроенный |
| Электропитание | 200–240 В ±10%, 50 Гц |
| Потребляемая мощность от сети | 905 ВА |
| Время непрерывной работы | 168 часов |
| Выход на рабочий режим | Не более 60 минут |
| Габариты, ширина × глубина × высота | 870 × 540,5 × 2020–2060 мм |
| Материал корпуса | Нержавеющая сталь с порошковым полимерным покрытием |
Идентификаторы изделия
В карточке EC-5BD на сайте производителя указаны:
| Показатель | Номер |
|---|---|
| Регистрационное удостоверение | РЗН 2025/25197 |
| Запись в реестре российской промышленной продукции | 10758497 |
| КТРУ | 32.50.50.190-00001070 |
Организация хранения в эндоскопическом отделении
EC-5BD объединяет пять мест для эндоскопов, сушку с подогревом и продувкой, подготовку воздушной среды и печать отчётов. Сенсорное управление, выдвижные крепления и сигнализация дополняют оснащение для размещения предварительно обработанного оборудования и контроля процессов.
- Шкафы
-
Количество эндоскопов5
-
ПродувкаДа
-
ПодогревДа
-
ПринтерДа
-
HEPA H14Да
-
Мощность безозоновых ламп, Вт50
-
ДисплейЦветной
-
Напряжение200-240 В ±10%, частотой 50 Гц
-
Мощность, потребляемая шкафом от сети переменного тока, ВА905
-
Время непрерывной работы шкафов, ч168
-
Время выхода шкафов на рабочий режим, мин60
-
Усилие, прилагаемое к двери, при открывании шкафа, Н60
-
Нагрузка для подвесов и направляющих, Н100
-
Материал корпусанержавеющая сталь с порошково полимерным покрытием
-
Конструктивные особенности дверейТехнический отсек и отсек хранения снабжены замками, запирающимися на ключ. В двери отсека хранения имеется прозрачное окно из тонированного поликарбоната
-
КТРУ32.50.50.190-00001070
-
Запись в реестре10758497
-
Регистрационное удостоверениеРЗН 2025/25197
