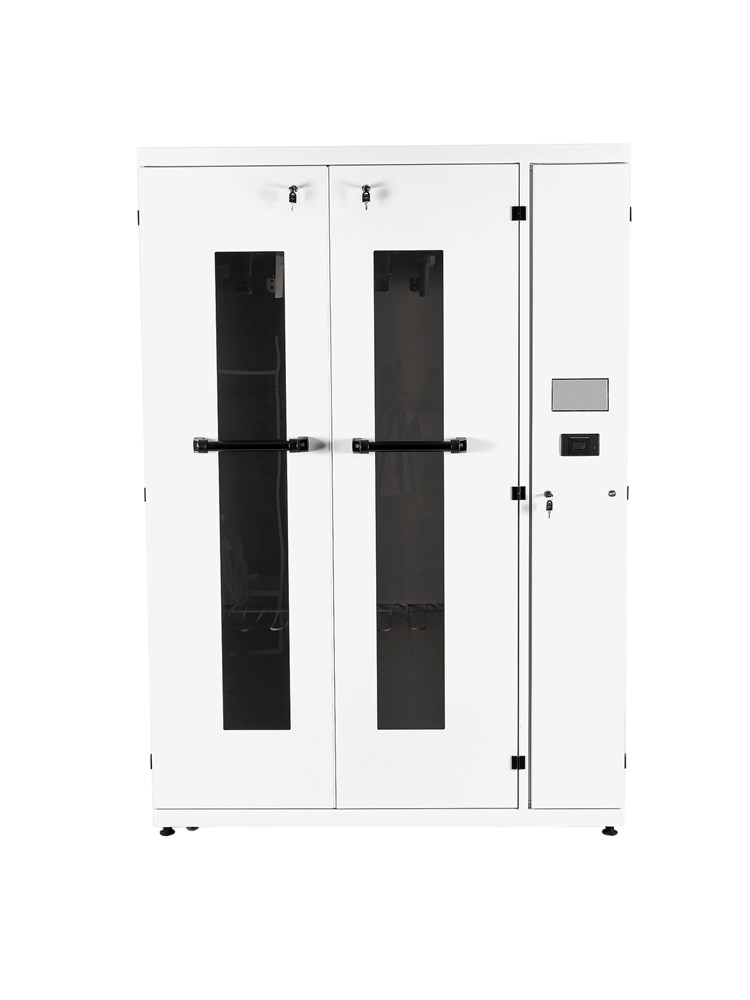

Шкаф для сушки и хранения эндоскопов EVORAY EC-10BD
EVORAY EC-10BD предназначен для сушки и асептического хранения до десяти гибких волоконно-оптических и видеоэндоскопов, прошедших предварительную обработку. Модель оснащена продувкой каналов, подогревом воздуха, фильтром HEPA H14 и системой УФ-обработки воздушной среды.
Шкаф применяется в медицинских учреждениях и научно-исследовательских институтах. Сенсорная панель позволяет управлять процессами по каждому эндоскопу, а встроенный термопринтер — фиксировать параметры сушки и хранения.
Основные возможности
До 10 эндоскопов
Размещение приборов на универсальных выдвижных держателях.
Сушка и продувка
Подогрев циркулирующего воздуха и продувка каналов эндоскопов.
Контроль процессов
Цветной сенсорный дисплей, сигнализация и печать отчётов.
Подготовка воздуха для асептического хранения
В системе воздухоподготовки сочетаются фильтрация HEPA H14 и ультрафиолетовая обработка воздуха. Встроенные вентиляторы обеспечивают его направленную циркуляцию. Подогрев и продувка каналов используются для сушки размещённых в шкафу эндоскопов.
Безозоновые лампы работают без образования озона. Конструкция разделена на рабочий и технический отсеки, а также отсек воздухоподготовки.
Выдвижные держатели для удобного размещения
Универсальные держатели позволяют зафиксировать эндоскоп и выдвинуть крепление для доступа к прибору. Производитель указывает совместимость с эндоскопами со следующими параметрами:
| Параметр | Значение |
|---|---|
| Длина рабочей части | 1400–1700 мм |
| Диаметр | До 32 мм |
| Выдерживаемая нагрузка держателей | Не менее 100 Н |
Сенсорное управление по каждому каналу
Цветной сенсорный дисплей показывает время и температуру. Нумерованные кнопки служат для управления циклами отдельных эндоскопов, а меню предоставляет сведения о текущих процессах по каждому каналу.
Такое управление объединяет запуск циклов и просмотр их параметров на одной панели.
Встроенный термопринтер и отчёты
Термопринтер расположен на двери технического отсека. Печать запускается командой «Отчёт по каналам» в меню. В отчёте отражаются место размещения эндоскопа, длительность сушки и хранения, средняя температура сушки, время начала и окончания процессов.
Также указываются серийный номер шкафа, название учреждения и дата печати — данные для документирования работы оборудования.
Контроль состояния шкафа
Сигнализация предупреждает об открытой двери, отключении питания, превышении ресурса УФ-ламп и критическом времени хранения. Персонал получает уведомления о событиях, требующих внимания при эксплуатации.
Корпус и защита доступа
Корпус изготовлен из нержавеющей стали с порошковым полимерным покрытием. Каждый отсек закрывается на ключ. В двери отсека хранения предусмотрено прозрачное окно из тонированного поликарбоната.
Технические характеристики
| Параметр | EVORAY EC-10BD |
|---|---|
| Вместимость | 10 эндоскопов |
| Продувка каналов / подогрев | Предусмотрены |
| Фильтр | HEPA H14 |
| Дисплей | Цветной сенсорный |
| Термопринтер | Встроенный |
| Мощность безозоновых ламп | 50 Вт |
| Электропитание | 200–240 В ±10%, 50 Гц |
| Потребляемая мощность от сети | 935 ВА |
| Время непрерывной работы | 168 часов |
| Выход на рабочий режим | Не более 60 минут |
| Габариты, ширина × глубина × высота | 1400 × 540 × 2020–2060 мм |
| Материал корпуса | Нержавеющая сталь с порошковым полимерным покрытием |
Идентификаторы изделия
На странице производителя приведены следующие сведения об EC-10BD:
| Показатель | Номер |
|---|---|
| Регистрационное удостоверение | РЗН 2025/25197 |
| Запись в реестре российской промышленной продукции | 10758501 |
| КТРУ | 32.50.50.190-00001070 |
Оснащение эндоскопического отделения
EC-10BD объединяет размещение десяти эндоскопов, сушку с подогревом и продувкой, подготовку воздушной среды, контроль состояния и печать отчётов. Эти функции позволяют организовать хранение предварительно обработанных приборов и документировать параметры процессов.
- Шкафы
-
Количество эндоскопов10
-
ПродувкаДа
-
ПодогревДа
-
ПринтерДа
-
HEPA H14Да
-
Мощность безозоновых ламп, Вт50
-
ДисплейЦветной
-
Напряжение200-240 В ±10%, частотой 50 Гц
-
Мощность, потребляемая шкафом от сети переменного тока, ВА935
-
Время непрерывной работы шкафов, ч168
-
Время выхода шкафов на рабочий режим, мин60
-
Усилие, прилагаемое к двери, при открывании шкафа, Н60
-
Нагрузка для подвесов и направляющих, Н100
-
Материал корпусанержавеющая сталь с порошково полимерным покрытием
-
Конструктивные особенности дверейДверь каждого отсека снабжена замками, запирающимися на ключ. В двери отсека хранения имеется прозрачное окно из тонированного поликарбоната
-
КТРУ32.50.50.190-00001070
-
Запись в реестре10758501
-
Регистрационное удостоверениеРЗН 2025/25197
