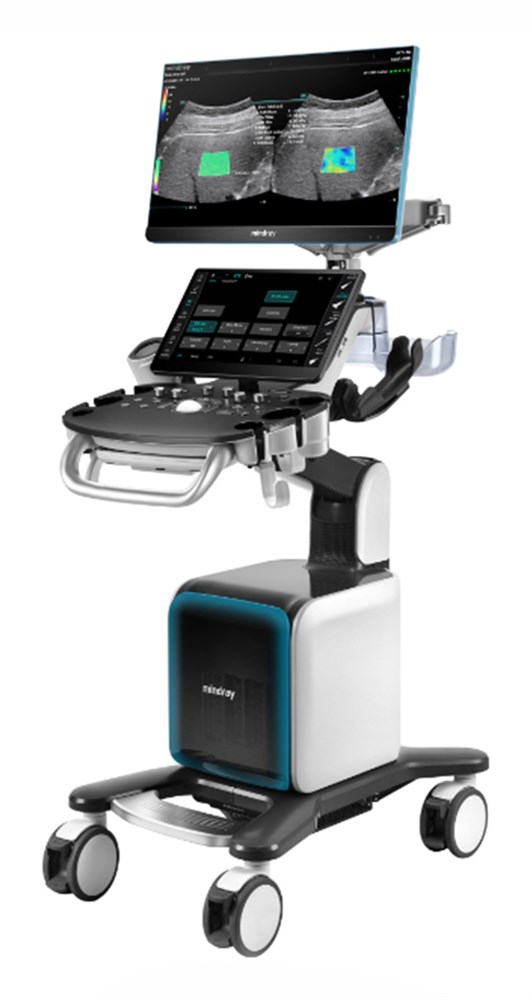

Mindray Consona N9
Mindray Consona N9 представляет собой стационарную ультразвуковую систему для общей визуализации, акушерства и гинекологии, кардиологии и сосудистых исследований. Автоматизированные инструменты охватывают настройку изображения, измерения и оформление результатов.
Платформа и датчики
В основе аппарата лежит ZST+ с зонным сканированием и обработкой канальных данных. Предусмотрена работа с монокристаллическими датчиками и датчиками ComboWave. Встроенный аккумулятор используется для работы без подключения к сети.
Мониторы и рабочая панель
Основной безрамочный LED-монитор имеет диагональ 23,8 дюйма. Сенсорный экран 15,6 дюйма оснащён антибликовым покрытием. Панель управления поворачивается и защищена от воды и пыли; съёмные элементы предусмотрены для очистки. Подогреватель геля имеет положения «выкл.», 34, 37 и 40 °C с отклонением ±1 °C и световую индикацию температуры.
Автоматические измерения
iTouch+ настраивает изображение в реальном времени. Smart HRI распознаёт печень и корковый слой почки и рассчитывает отношение яркости для оценки стеатоза. Smart Bladder определяет размеры и объём мочевого пузыря, Smart HIP выполняет измерения тазобедренного сустава у детей. Smart Calc автоматизирует трассировку, измерение и расчёты.
Сердце, сосуды и лёгкие
Auto EF определяет сердечные плоскости и границы, распознаёт диастолу и систолу и рассчитывает КДО, КСО и фракцию выброса. TTQA анализирует движение стенки левого желудочка. RIMT измеряет толщину комплекса интима-медиа в реальном времени, R-VQS оценивает деформацию артериальной стенки при пульсации. Smart B-line рассчитывает количество B-линий, их долю и расстояние между ними для оценки лёгких.
Акушерство и исследование поверхностных органов
Smart Scene 3D объединяет обработку объёмного изображения, получение плоскостей и количественную оценку в акушерстве. Smart Breast поддерживает обнаружение, измерение, аннотирование и BI-RADS-анализ образований молочной железы с отчётом. Smart Thyroid предназначен для стандартизированной оценки узлов щитовидной железы.
Протоколы и подсказки
iScanHelper содержит текстовые и графические учебные материалы. iWorks задаёт стандартизированные протоколы исследования, Smart Vue распознаёт стандартные плоскости.
Акушерские и сосудистые инструменты
Smart Face удаляет структуры, перекрывающие лицо плода. Smart OB выполняет биометрию, Smart Planes CNS распознаёт и измеряет структуры ЦНС плода, Smart FLC считает и измеряет фолликулы в 2D/3D. Для сосудистой оценки R-VQS предоставляет коэффициент жёсткости и скорость пульсовой волны.
Технические характеристики
| Параметр | Значение |
|---|---|
| Страна изготовления | КНР (Китай) |
| Вид оборудования | УЗИ аппараты |
| Тип | Стационарный |
| Количество портов для датчиков | 5 |
| Подогреватель геля | Да |
| Область применения | Общая визуализация; кардиология; гинекология |
| Датчики линейные | Да |
| Датчики конвексные | Да |
| Датчики микроконвексные | Да |
| Датчики секторные фазированные | Да |
| Датчики внутриполостные | Да |
| Датчики 3D/4D | Да |
| Датчики интраоперационные | Да |
| Датчики карандашные | Да |
| Датчики монокристальные | Да |
| Датчики чреспищеводные tee | Да |
| Двумерное сканирование, B-режим | Да |
| M-режим | Да |
| Цветной M-режим | Да |
| Дуплексное сканирование (В + В, В + М, В + D) | Да |
| Триплексное сканирование (В + D + CFM) | Да |
| Трапециевидное сканирование / виртуальный конвекс | Да |
| Панорамное сканирование | Да |
| B-сканирование с отклонением угла | Да |
| Импульсно-волновой допплер, PW | Да |
| Постоянно-волновой допплер, CW | Да |
| Цветовое допплеровское картирование | Да |
| Импульсный допплер с высокой частотой повторения импульсов | Да |
| Энергетический допплер | Да |
| Направленный энергетический допплер | Да |
| Тканевой допплер | Да |
| Автоматическая подстройка рамки допплера (Smart Track) | Да |
| Компрессионная эластография | Да |
| Сдвиговолновая эластография / эластометрия | Да |
| 3D-реконструкция методом свободной руки | Да |
| Объёмное сканирование 4D / Real-time 3D | Да |
| Трёхмерная реконструкция ЦДК | Да |
| Режимы акустической прозрачности 3D | Да |
| Платформа | ZST+ |
| Диагональ командного дисплея, дюймы | 15.6 |
| Командный сенсорный дисплей | Да |
| Диагональ основного экрана, дюймы | 23.8 |
| Объём накопителя, ГБ | 512 |
| Автоматические измерения | Smart HRI, Smart Bladder, Smart HIP, Smart Calc |
| Сердце и сосуды | Auto EF, TTQA, RIMT, R-VQS |
| Лёгкие | Smart B-line |
| Акушерская обработка | Smart Scene 3D |
| Поверхностные органы | Smart Breast, Smart Thyroid |
| Протоколы | iScanHelper, iWorks, Smart Vue |
