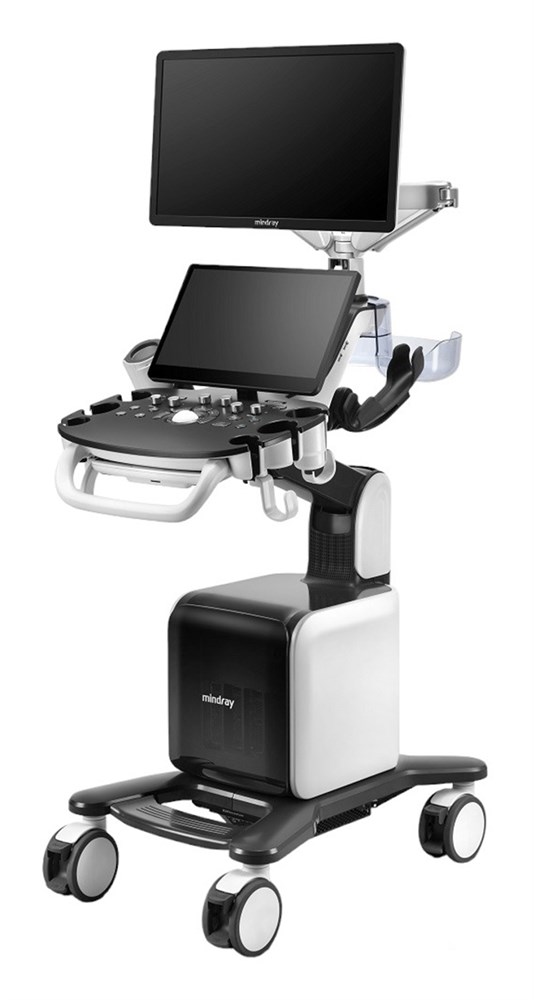

Mindray Consona N8
Mindray Consona N8 представляет собой ультразвуковую систему для общей визуализации, акушерства, гинекологии и кардиологии. Платформа ZST+ дополнена инструментами эластографии, объёмного сканирования и автоматических измерений.
Зонное сканирование ZST+
Платформа ZST+ формирует изображение с использованием зонного сбора и обработки канальных данных. Такой подход объединяет пространственную и временную обработку с настройкой однородности изображения.
Конструкция и управление
Панель управления защищена от пыли и влаги. HD-монитор поддерживает полноэкранный вывод выбранной области, а сенсорный Full HD-дисплей служит для управления. Магнитная передняя крышка обеспечивает доступ к кабелям. Встроенный аккумулятор позволяет работать без внешнего источника питания.
Эластография и оценка тканей
Компрессионная эластография доступна на линейных и внутриполостных датчиках. STE строит двумерную цветовую эластограмму с количественной оценкой, STQ измеряет эластичность в области интереса; обе технологии заявлены для конвексных и линейных датчиков. Предусмотрены анализ образований молочной и щитовидной железы по BI-RADS и TI-RADS, расчёт гепаторенального индекса, измерения тазобедренного сустава в педиатрии и оценка мышц тазового дна.
Кровоток и объёмная визуализация
HR Flow используется для отображения кровотока, включая небольшие сосуды. Glazing Flow придаёт объёмное представление цветовому и энергетическому допплеровскому изображению. Режим iLive формирует 4D-изображение поверхностных и внутренних структур с несколькими источниками света.
Автоматизация исследований
Smart Track помогает исследовать сосуды и оптимизировать изображение. Smart Breast объединяет обнаружение, измерение, аннотирование и анализ образований с подготовкой отчёта. Auto EF распознаёт сердечные плоскости и границы, выделяет систолические и диастолические кадры и рассчитывает КДО, КСО и фракцию выброса. Для акушерства предусмотрены Smart Scene 3D и Smart Face.
Подсказки и протоколы
iScanHelper содержит текстовые и графические рекомендации по сканированию. Smart Vue распознаёт и захватывает стандартные плоскости. iWorks задаёт последовательность протокола исследования.
Совместимые датчики
- Для конвексного сканирования указаны SC5-1N и C5-1; для педиатрии и нейросонографии C11-3.
- Внутриполостные исследования выполняются с V11-3HB, V11-3H, V11-3B и V11-3.
- Кардиологический набор включает SP5-1N, педиатрический P8-2 и чреспищеводный P8-2Ts.
- Для 4D предусмотрены SD8-1, D7-2 и внутриполостной DE11-3.
- Линейный набор включает L13-3N, L9-3 и интраоперационный L16-4Hs; CW5s и CW2s используются для непрерывноволновых допплеровских исследований.
Перечень совместимости не является комплектом поставки.
Дополнительные автоматические измерения
iTouch+ динамически настраивает изображение, Smart Calc выполняет трассировку и расчёты. Smart OB используется для биометрии плода, Smart Planes CNS для распознавания и измерения структур центральной нервной системы плода, Smart FLC для подсчёта фолликулов в 2D/3D. TTQA оценивает синхронность миокарда; RIMT измеряет комплекс интима-медиа, а R-VQS рассчитывает коэффициент жёсткости сосудов и скорость пульсовой волны.
Технические характеристики
| Параметр | Значение |
|---|---|
| Страна изготовления | КНР (Китай) |
| Вид оборудования | УЗИ аппараты |
| Тип | Стационарный |
| Количество портов для датчиков | 5 |
| Подогреватель геля | Да |
| Область применения | Общая визуализация; кардиология; гинекология |
| Датчики линейные | Да |
| Датчики конвексные | Да |
| Датчики микроконвексные | Да |
| Датчики секторные фазированные | Да |
| Датчики внутриполостные | Да |
| Датчики 3D/4D | Да |
| Датчики интраоперационные | Да |
| Датчики карандашные | Да |
| Датчики монокристальные | Да |
| Датчики чреспищеводные tee | Да |
| Двумерное сканирование, B-режим | Да |
| M-режим | Да |
| Цветной M-режим | Да |
| Дуплексное сканирование (В + В, В + М, В + D) | Да |
| Триплексное сканирование (В + D + CFM) | Да |
| Трапециевидное сканирование / виртуальный конвекс | Да |
| Панорамное сканирование | Да |
| B-сканирование с отклонением угла | Да |
| Импульсно-волновой допплер, PW | Да |
| Постоянно-волновой допплер, CW | Да |
| Цветовое допплеровское картирование | Да |
| Импульсный допплер с высокой частотой повторения импульсов | Да |
| Энергетический допплер | Да |
| Направленный энергетический допплер | Да |
| Тканевой допплер | Да |
| Автоматическая подстройка рамки допплера (Smart Track) | Да |
| Компрессионная эластография | Да |
| Сдвиговолновая эластография / эластометрия | Да |
| 3D-реконструкция методом свободной руки | Да |
| Объёмное сканирование 4D / Real-time 3D | Да |
| Трёхмерная реконструкция ЦДК | Да |
| Режимы акустической прозрачности 3D | Да |
| Платформа | ZST+ |
| Диагональ командного дисплея, дюймы | 15.6 |
| Командный сенсорный дисплей | Да |
| Диагональ основного экрана, дюймы | 21.5 |
| Объём накопителя, ГБ | 1000 |
| Эластография | Компрессионная; STE и STQ на конвексных и линейных датчиках |
| Визуализация кровотока | HR Flow, Glazing Flow |
| Объёмная визуализация | iLive, Smart Scene 3D, Smart Face |
| Автоматизация | Smart Track, Smart Breast, Auto EF |
| Протоколы и подсказки | iScanHelper, Smart Vue, iWorks |
